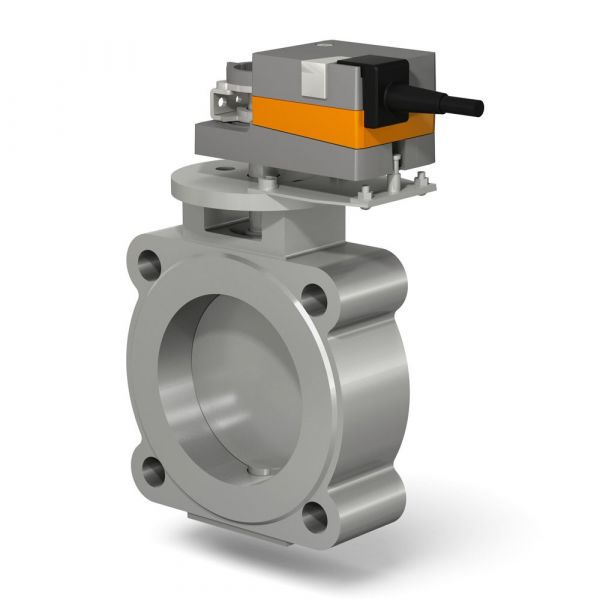

Заслонки регулирующие дроссельного типа (DN 15-200, пропорциональное регулирование), привода CM24-SR-L, LM24A-SR, SM24A-SR

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Степень защиты: IP54 Климатическое исполнение: У3.1 (-30...+40 О С) Время полного хода заслонки:   - 75 с (для DN 15 - 25);   - 150 с (для DN 40 - 200) Диапазон регулирования, не менее: от 0,5 % до 100 % от номинального расхода Полный ресурс включений, не менее: 200 000 Угол поворота заслонки: макс. 90 О Монтажное положение: на горизонтальных и вертикальных трубопроводах. ВНИМАНИЕ! Напряжение питания приводов CM24-SR-L, LM24A-SR, SM24A-SR («Belimo») -24 В постоянного тока Модификации   Наименование заслонки DN Диапазон присоединительного давления, МПа Размеры, мм Масса, кг  Рис.  L L 1 B H A D d ЗР 1 / 2 -6 В ПР. 15 0...0,6 38 63  163   120  33 55 11 0,7 1  ЗР 3 / 4 -6 В ПР. 20 165 123 35 65 0,75  ЗР1-6 В ПР. 25 168 128 38 75 0,8 ЗР1 1 / 2 -6 В ПР. 40 45 100 186 207 50 100 14 3,9 2 ЗР2-6 В ПР. 50 47 190 218 56 110 ЗР2 1 / 2 -6 В ПР. 65 60 198 241 66 130 4,0 ЗР3-6 В ПР. 80 205 255 73 150 18 4,1 ЗР4-6 В ПР. 100 216 275 83  170  4,4  ЗР5-6 В ПР.  125 84 - 235 322 112 200 6,5 3  ЗР6-6 В ПР.  150 88 260 345 130 225 8,0  ЗР8-6 В ПР.  200 315 395 158 280 10,3
