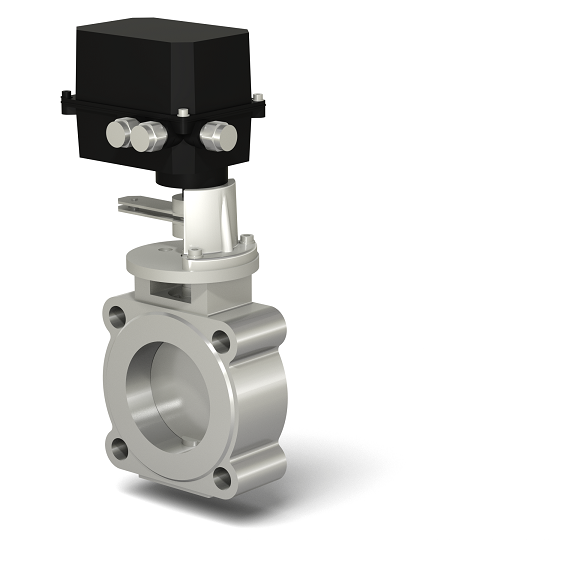

Заслонки регулирующие дроссельного типа (DN 40-200, пропорциональное регулирование, привод SP0)

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Степень защиты: IP54 Климатическое исполнение: У3.1 (-30...+40 О С) Время полного хода заслонки:  - 80 с (для DN 40 - 100);   - 60 с (для DN 125 - 200) Диапазон регулирования, не менее: от 0,5 % до 100 % от номинального расхода Полный ресурс включений, не менее: 200 000 Угол поворота заслонки: макс. 90 О Монтажное положение: на горизонтальных и вертикальных трубопроводах. ВНИМАНИЕ! Напряжение питания привода SP0 («Regada») - 220 В, 50 Гц Модификации   Наименование заслонки DN Диапазон присоединительного давления, МПа Размеры, мм Масса, кг Рис.  L  L 1 B H A D d ЗР1 1 / 2 -6 В ПР. 40 0...0,6 45  143  164  320   50   100  14 3,9 1 ЗР2-6 В ПР. 50 47 330 56 110 ЗР2 1 / 2 -6 В ПР. 65 60 355 66 130 4,0 ЗР3-6 В ПР. 80 370 73 150 18 4,1 ЗР4-6 В ПР. 100 390 83 170 4,4  ЗР5-6 В ПР.   125  84  235  430 112 200 6,5 2  ЗР6-6 В ПР.  150 88   260  460 130 225 8,0  ЗР8-6 В ПР.   200   315  515 158 280 10,3
