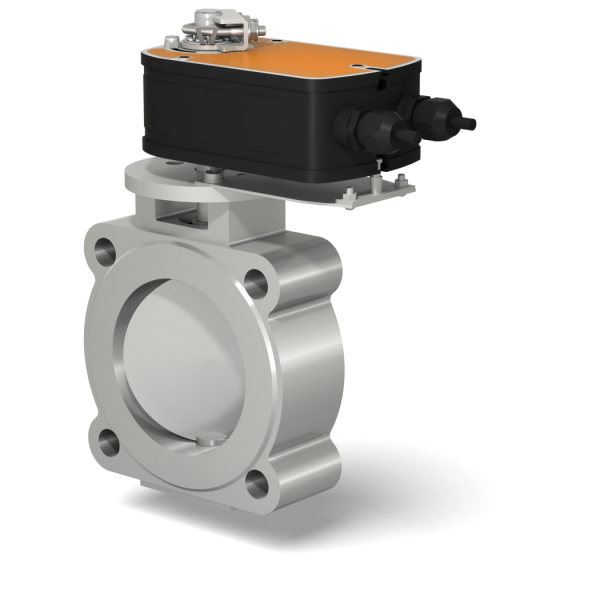

Заслонки регулирующие дроссельного типа (DN 40-200, позиционное регулирование, привода LF230-S, SF230A-S2

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Степень защиты: IP54 Климатическое исполнение: У3.1 (-30...+40 О С) Время полного хода заслонки: - 75 с (для работающего электропривода); - 20 с (для возвратной пружины). Диапазон регулирования, не менее: от 0,05 % до 100 % от номинального расхода Полный ресурс включений, не менее: 60 000 Угол поворота заслонки: макс. 90 O Монтажное положение: на горизонтальных и вертикальных трубопроводах. ВНИМАНИЕ! Напряжение питания приводов LF230-S, SF230A-S2 («Belimo») - 220 В, 50 Гц Модификации   Наименование заслонки DN Диапазон присоединительного давления, МПа Размеры, мм Масса, кг Рис. L L 1 B H A D d   ЗР1 1 / 2 -6 В ПОЗ. 40 0...0,6 45  100   210   222  50 100 14 4,3 1 ЗР2-6 В ПОЗ. 50 47 215 235 56 110   ЗР2 1 / 2 -6 В ПОЗ. 65 60 225 260 66 130 4,5 ЗР3-6 В ПОЗ. 80 230 270 73 150 18 4,6 ЗР4-6 В ПОЗ. 100 240 290 83 170 5,0  ЗР5-6 В ПОЗ.  125 84 98  310 355  112   200  7,3 2  ЗР6-6 В ПОЗ.  150 88 330 375 130 225 8,7  ЗР8-6 В ПОЗ.  200 360 430 158 280 11,0
