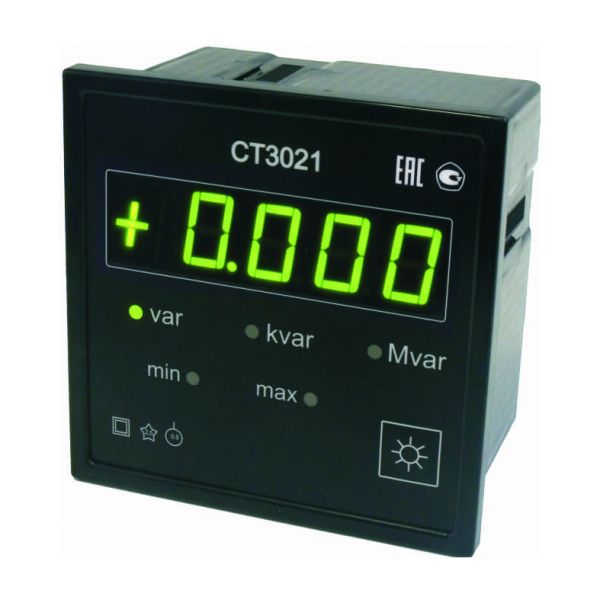

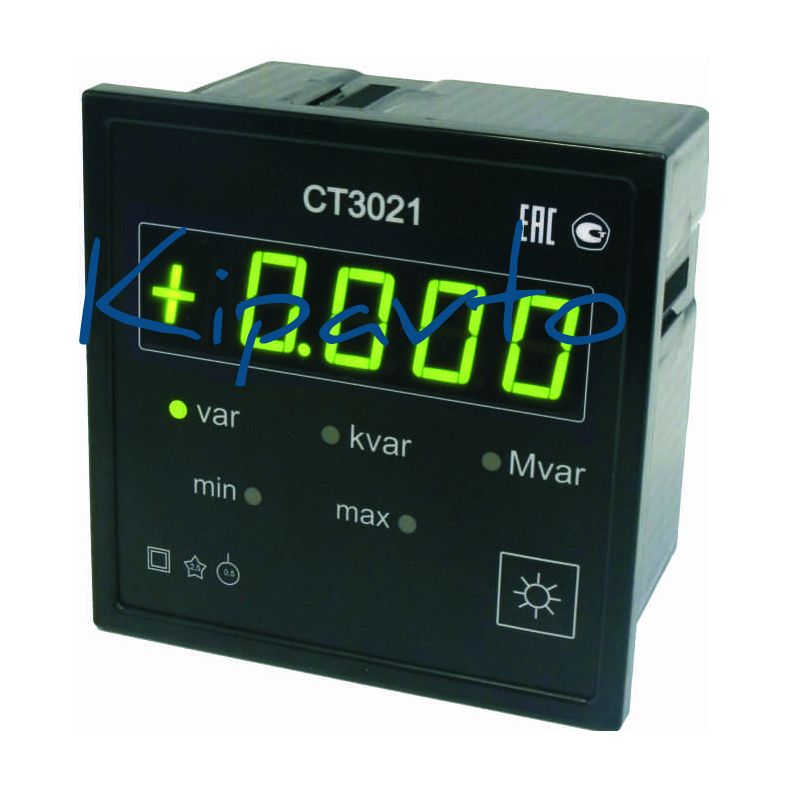

СТ3021 Варметры цифровые щитовые Варметры СТ3021  предназначены для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485. Варметры СТ3021  выполнены на базе специализированного микроконтроллера. Приборы СТ3021  выпускаются в двух исполнениях, обозначение которых и краткие характеристики приведены в таблице: Обозначение Краткие характеристики СТ3021-1 Варметр с номинальным значением измеряемого тока 1А СТ3021-5 Варметр с номинальным значением измеряемого тока 5А Варметры СТ3021  выполнены по трехэлементной схеме подключаются непосредственно к измерительному трансформатору напряжения (ИТН) и измерительному трансформатору тока (ИТТ) и измеряют активную мощность. Варметры СТ3021  имеют возможность установки по интерфейсу: — коэффициента трансформации ИТН (К Н ); — коэффициента трансформации ИТТ (К т ); — уставок верхнего и нижнего допускаемых значений измеряемой реактивной мощности. Варметры СТ3021  индицируют значение измеренной реактивной мощности с учетом установленных К Н  и К т , размерность измеряемого значения реактивной мощности «var», «kvar» или «Мvar». Индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемой активной мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Технические характеристики: Наименование характеристик Значение Номинальное значение фазных напряжений (Uфн), В 57,7 Номинальное значение линейных напряжений (Uлн), В 100 Номинальное значение фазных токов (IФН), А 1 или 5 (в зависимости от исполнения) Номинальное значение реактивной мощности (QН), Вар 173 или 865 Диапазон изменения фазных и линейных напряжений от 0,8 UH до 1,2 UH Диапазон изменения фазных токов от 0,01 IфH до 1,2 IфH Нормальная частота входных напряжений и токов, Гц от 48 до 52 Номинальный коэффициент реактивной мощности, sin? 1 Диапазон изменения коэффициента реактивной мощности: — при четырехпроводной схеме включения, sin — при трехпроводной схеме включения, sin   ±(0,5 … 1 … 0,5) ±(0,6 … 1 … 0,6) Диапазон установки КН от 1 до 20000 Диапазон установки КТ от 1 до 6000 Диапазон установки значений уставок допускаемых минимальных значений реактивной мощности от ±0,011 QН вар до ±9996 Мвар Диапазон установки значений уставок допускаемых максимальных значений реактивной мощности от ±0,02 QН вар до ±9998 Мвар Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности ±0,5 Погрешность срабатывания определяется основной приведенной погрешностью измерений Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температу, % на каждые 10оC изменения температуры ±0,25 Питание: — сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение,   от 90   до 260 от 120 до 30 Габаритные размеры, мм, не более 120х120х90 Потребляемая мощность, не более В А 5  Условия эксплуатации: — температура окружающего воздуха, оC — относительная влажность,   от   минус 25 до 50 90 (при температуре 30 C Габаритные размеры, не более м 120 х 120 х 90 Масса не более, кг 0,5 Средний срок службы, тел 15 Наработка на отказ, ч 40000
