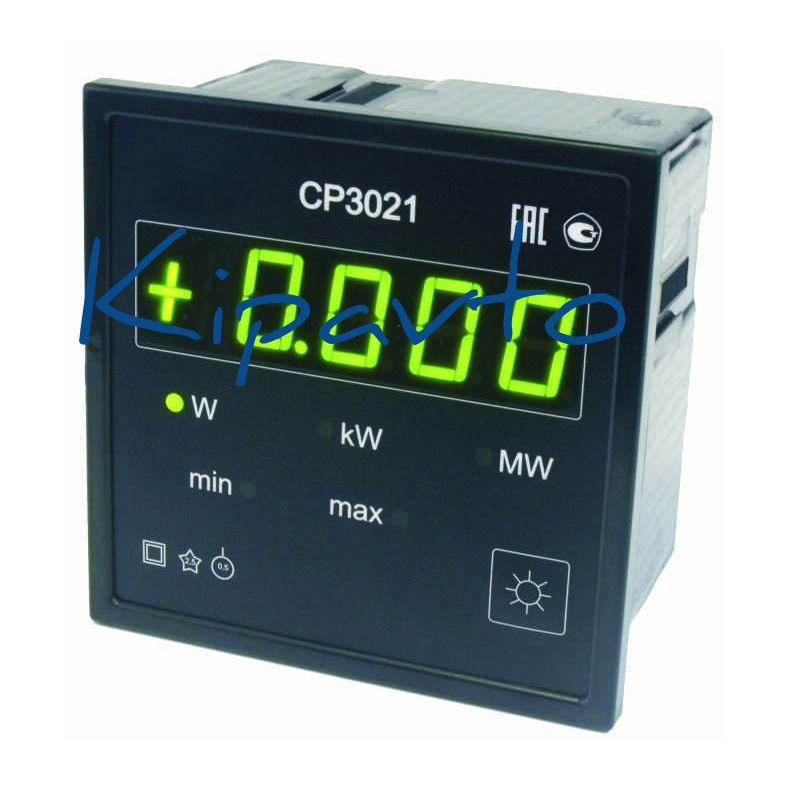

СР3021 Ваттметры цифровые щитовые Ваттметры СР3021  предназначены для измерения активной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485. Ваттметры СР3021  выполнены на базе специализированного микроконтроллера. Приборы СР3021 выпускаются в двух исполнениях, обозначение которых и краткие характеристики приведены в таблице: Обозначение Краткие характеристики СР3021-1 Ваттметр с номинальным значением измеряемого тока 1А СР3021-5 Ваттметр с номинальным значением измеряемого тока 5А Ваттметры СР3021 выполнены по трехэлементной схеме подключаются непосредственно к измерительному трансформатору напряжения (ИТН) и измерительному трансформатору тока (ИТТ) и измеряют активную мощность. Ваттметры СР 3021 имеют возможность установки по интерфейсу: — коэффициента трансформации ИТН (К Н ); — коэффициента трансформации ИТН (К т ); — уставок верхнего и нижнего допускаемых значений измеряемой активной мощности. Ваттметры СР3021 индицируют значение измеренной активной мощности с учетом установленных К Н  и К т , размерность измеряемого значения активной мощности «W», «kW» или «МW». Индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемой активной мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Технические характеристики: Наименование характеристик Значение Номинальное значение фазных напряжений (Uфн), В 57,7 Номинальное значение линейных напряжений (Uлн), В 100 Номинальное значение фазных токов (IФН), А 1 или 5 (в зависимости от исполнения) Номинальное значение активной мощности (РН), Вт 173 или 865 Диапазон изменения фазных и линейных напряжений от 0,8 UH до 1,2 UH Диапазон изменения фазных токов от 0,01 IфH до 1,2 IфH Нормальная частота входных напряжений и токов, Гц от 48 до 52 Номинальный коэффициент активной мощности, cos? 1 Диапазон изменения коэффициента мощности, cos? ±(0 … 1 … 0) Диапазон установки КН от 1 до 20000 Диапазон установки КТ от 1 до 6000 Диапазон установки значений уставок допускаемых минимальных значений активной мощности от ±0,011 РН до ±9996 МВт Диапазон установки значений уставок допускаемых максимальных значений активной мощности от ±0,02 РН Вт до ±9998 МВт Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности ±0,5 Погрешность срабатывания определяется основной приведенной погрешностью измерений Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10оC изменения температуры ±0,25 Питание: — сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение,   от 90   до 260 от 120 до 30 Габаритные размеры, мм, не более 120х120х90 Потребляемая мощность, не более В А 5 Условия эксплуатации: — температура окружающего воздуха, оC — относительная влажность,   от   минус 25 до 50 90 (при температуре 30 оC Габаритные размеры, не более м 120 х 120 х 90 Масса не более, кг 0,5 Средний срок службы, тел 15 Наработка на отказ, ч 40000
