СР3020

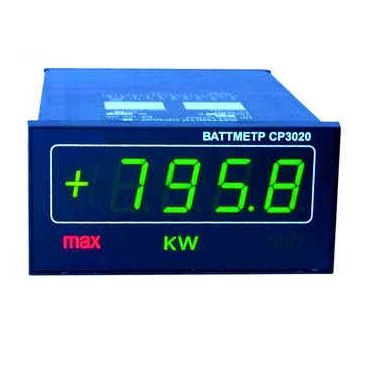

СР3020 ваттметры и варметры цифровые щитовые Ваттметры СР3020 предназначены для измерения активной мощности, а варметры СР3020 для измерения реактивной мощности в трехфазных четырехпроводных и трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485. Технические характеристики ваттметра и варметра СР3020 — номинальное значение фазных напряжений UФН=57,7В, линейных напряжений. UЛН=100В; — номинальное значение фазных токов IФН=1А или IФН=5А (в зависимости от исполнения); — номинальное значение измеряемой активной (реактивной) мощности 173Вт (173вар) или 865Вт (865вар); — диапазон изменения фазных и линейных напряжений от 0,8UН до 1,2UН; — диапазон изменения фазных токов от 0.01 IН до 1,2 IН; — диапазон изменения частоты от 48 до 52Гц; — диапазон изменения коэффициентов мощности: cosj = 0,5 (емк.) — 1-0,5 (инд.) для ваттметров СР3020 ; sinj = 0,5 (емк.) — 1-0,5 (инд.) для варметров СР3020 ; — диапазон установки КН от 1 до 20000, КТ от 1 до 6000; — диапазон установки уставки допускаемого максимального значения измеряемой активной мощности (для ваттметров СР3020 ) от 10Вт до 9900МВт; — интерфейс RS485 (гальванически развязан) — пределы допускаемой основной приведенной погрешности измерений ваттметров равны +0,5% к номинальному значению измеряемой активной мощности; — пределы допускаемой основной приведенной погрешности измерений варметров +1,0% к номинальному значению измеряемой реактивной мощности; — напряжение питания — сеть переменного тока напряжением (120…250)В и частотой 47-65Гц или постоянное напряжение (120:250)В; — потребляемая мощность не более 5ВА, габариты 144x72x220мм, масса не более 0,7кг; — мощность, потребляемая измерительными цепями ваттметров и варметров СР3020 не превышает: — для токовых цепей –   0,07 В.А на фазу, — для цепей напряжения – 0,1 В.А на фазу.
