СК3021

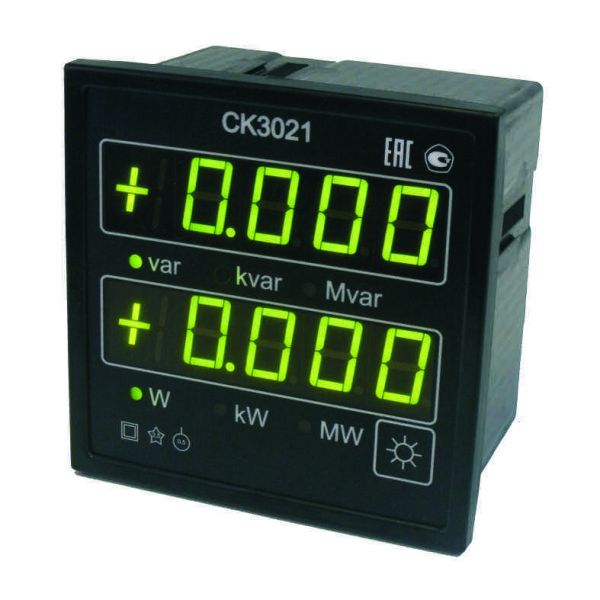

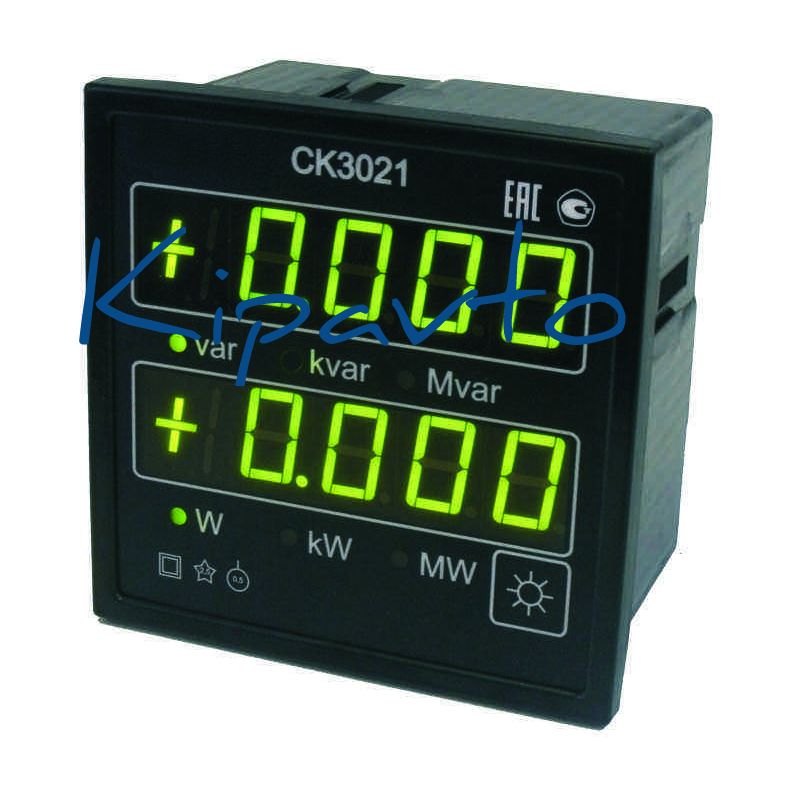

СК3021 Ваттварметры цифровые щитовые Ваттварметры СК3021 предназначен   для измерения активной и реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока на электростанциях и подстанциях и передачи их значений по интерфейсу RS485 Ваттварметры СК3021  индицируют значение измеренной активной и реактивной мощности с учетом установленных К Н  и К т , размерность измеряемого значения активной мощности «W», «kW» или «МW» и реактивной мощности «var», «kvar» или «Мvar». Индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемой активной мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Приборы СК3021 также индицируют: — знак «+» для импортируемой активной или реактивной мощности; — знак «-» для экспортируемой активной или реактивной мощности. Ваттварметры СК3021 также индицируют миганием цифровых индикаторов выход измеряемой мощности за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Технические характеристики: Наименование характеристик Значение Номинальное значение фазных напряжений (Uфн), В 57,7 Номинальное значение линейных напряжений (Uлн), В 100 Номинальное значение фазных токов (IФН), А 1 или 5 (в зависимости от исполнения) Номинальное значение измеряемой мощности: — активной (РН), Вт — реактивной (QН), Вар   173 или 865 173 или 865 Диапазон изменения фазных и линейных напряжений от 0,8 UH до 1,2 UH Диапазон изменения фазных токов от 0,01 IфH до 1,2 IфH Нормальная частота входных напряжений и токов, Гц от 48 до 52 Номинальный коэффициент мощности: — активной, cos — реактивной, sin   1 1 Диапазон изменения коэффициента мощности: — активной, cos — реактивной, при четырехпроводной схеме включения, sin — реактивной при трехпроводной схеме включения, sin   ±(0… 1 … 0) ±(0,5 … 1 … 0,5) ±(0,6 … 1 … 0,6) Диапазон установки КН от 1 до 20000 Диапазон установки КТ от 1 до 6000 Диапазон установки значений уставок допускаемых минимальных значений мощности: — активной мощности — реактивной мощности   от ±0,011 РН Вт до ±9996 МВт от ±0,011 QН вар до ±9996 Мвар Диапазон установки значений уставок допускаемых максимальных значений мощности: — активной мощности — реактивной мощности   от ±0,02 РН Вт до ±9998 МВт от ±0,02 QН вар до ±9998 Мвар Предел допускаемой основной приведенной погрешности измерений, % к номинальному значению измеряемой мощности ±0,5 Погрешность срабатывания определяется основной приведенной погрешностью измерений Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температу, % на каждые 10оC изменения температуры ±0,25 Питание: — сеть переменного тока частотой (47 — 55) Гц , В — постоянное напряжение,   от 90   до 260 от 120 до 30 Габаритные размеры, мм, не более 120х120х90 Потребляемая мощность, не более В А 5 Условия эксплуатации: — температура окружающего воздуха, оC — относительная влажность,   от минус 25 до 50 90 (при температуре 30 C) Габаритные размеры, не более м 120 х 120 х 90 Масса не более, кг 0,5 Средний срок службы, тел 15 Наработка на отказ, ч 40000
