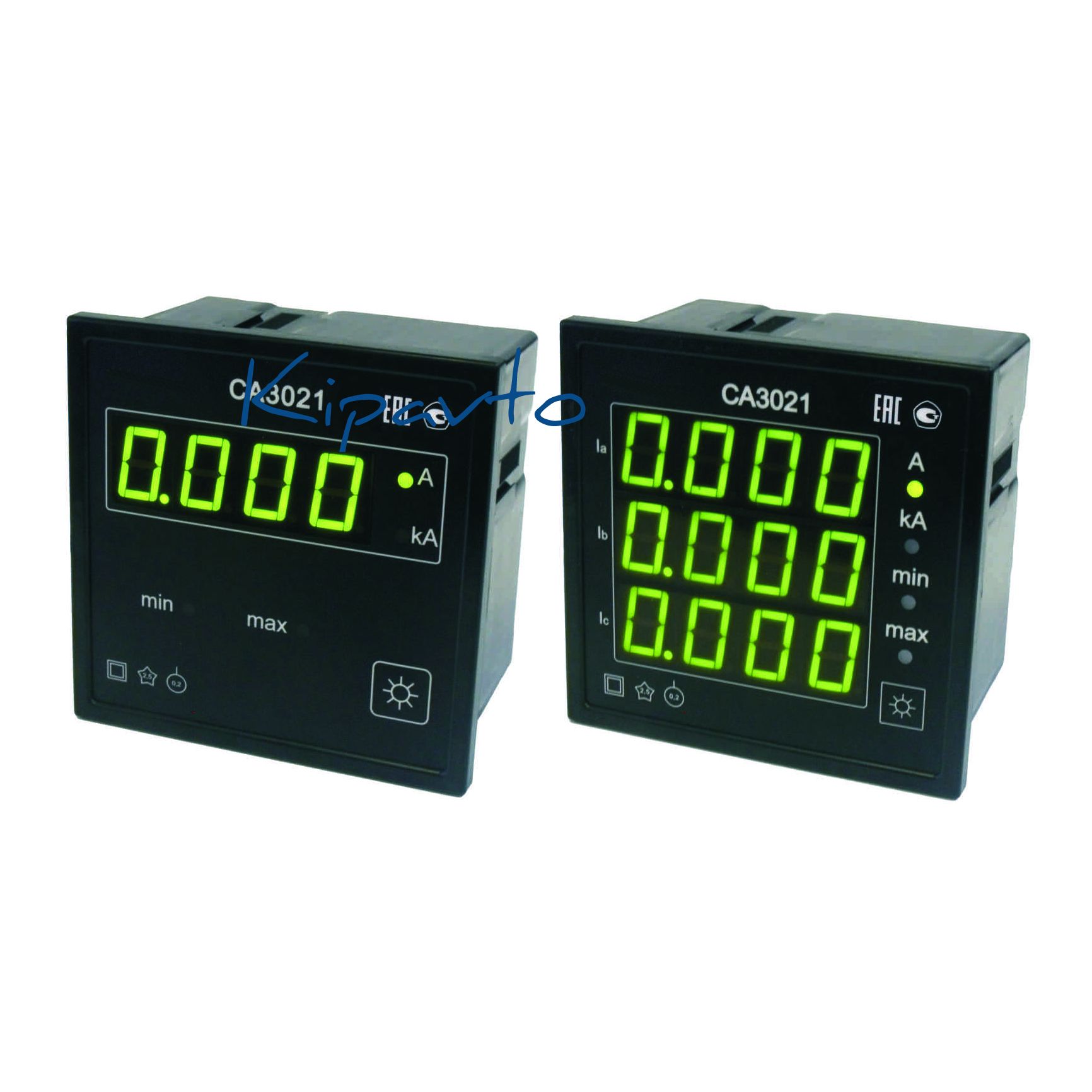

СА3021   Амперметры цифровые щитовые Амперметры СА3021  предназначены для измерения действующего значения переменного тока, соответственно, на электростанциях и подстанциях и передачи их значений по гальванически развязанному интерфейсу RS485. Амперметры СА3021  выполнены на базе специализированного микроконтроллера MSP430. Выпускаются в 2-х исполнениях, обозначение которых и краткие характеристики приведены в таблице: Обозначение Краткие характеристики СА3021-1 Амперметр с номинальным значением измеряемого тока 1А СА3021-5 Амперметр с номинальным значением измеряемого тока 5А Амперметры СА3021  подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измеряют действующее значение тока, протекающего через вторичную обмотку ИТТ, индицируют действующее значение измеренного тока с учетом установленного по интерфейсу коэффициента трансформации (К т )ИТТ и размерность измеренного значения тока «А» или «кА», имеют возможность регулировки яркости свечения индикаторов. Амперметры СА 3021  имеют возможность установки по интерфейсу: Коэффициента трансформации К т ; Уставок нижнего и верхнего допускаемых значений измеряемого тока. Амперметры СА3021 индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемого тока за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Технические характеристики Наименование характеристик Значение Номинальные значения измеряемыз токов, IН, А 1 или 5 (в зависимости от исполнения) Диапазоны измеряемых токов от 0,01 IН до 1,5 IН Пределы допускаемой основной приведенной погрешности измерений, %, от номинального тока ±0,2 Частотный диапазон измеряемого переменного тока, Гц от 45 до 850 Потребляемая мощность, не более, ВА 4 Диапазон установки КТ от 1 до 30000 Диапазон установки уставок: — нижнего допускаемого значения измеряемого тока; — верхнего допускаемого значения измеряемого тока от 0,02 IН · КТ до 1,481 IН · КТ; от 0,03 IН · КТ до 1,491 IН · КТ Погрешность срабатывания выхода измеряемого тока за границы установленных уставок определяется основной приведенной погрешностью измерений Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 ОС изменения температуры ±0,1 Питание: — сеть переменного тока частотой (47-55)Гц, В; — постоянное напряжение, В от 90 до 260; от 120 до 300 Условия эксплуатации: — температура окружающего воздуха, С; — относительная влажность, % от минус 25 до 50; 90 (при температуре 25С) Габаритные размеры, мм, не более 120х120х90 Масса не более, кг 0,45 Средний срок службы, лет 15 Наработка на отказ, ч 40000
