СВ3020

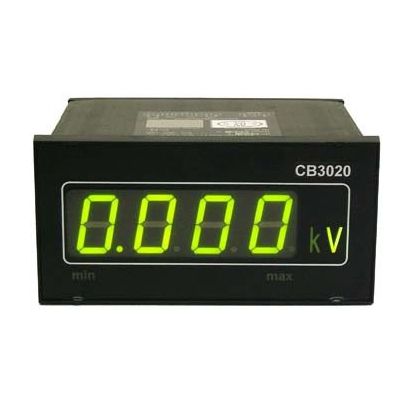

СВ3020 Вольтметр цифровой щитовой Вольтметр СВ3020  предназначен для измерения действующего значения напряжения и передачи их значений по интерфейсу RS485 (гальванически развязан). Вольтметр   СВ3020  предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления. Вольтметр   СВ3020  выпускается в двух модификациях в зависимости от номинального значения измеряемого напряжения: СВ3020-100  с номинальным значением напряжения 100 В; СВ3020-250  с номинальным значением напряжения 250 В. Вольтметр СВ3020 имеет возможность установки по интерфейсу RS485 (гальванически развязанному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах. Кроме функции измерения вольтметр реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения от 0,1Uн*Кн до 1,48Uн*Кн (для СВ3020-100 ) и от 0,11Uн*Кн до 1,18Uн*Кн (для СВ3020-250 ). Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения от 0,2Uн*Кн до 1,49Uн*Кн (для СВ3020-100 ) и от 0,2Uн*Кн до 1,19Uн*Кн (для СВ3020-250 ). Технические характеристики вольтметра СВ3020 — номинальное значение напряжения — 100В (СВ3020-100) или 250В (СВ3020-250); — диапазон измерения от 0,1Uн до 1,5Uн (для СВ3020-100), от 0,1Uн до 1,2Uн (для СВ3020-250); — частотный диапазон измеряемых напряжений от 45 до 850Гц; — пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения; — напряжение питания — сеть переменного тока напряжением (85-250)В и частотой (47-65)Гц или постоянное напряжение (120-300)В; — потребляемая мощность не более 4ВА, габариты 144x72x175мм, масса не более 0,5кг. — мощность, потребляемая измерительной цепью вольтметров серии 3020, не превышает 0,1 В.A.
