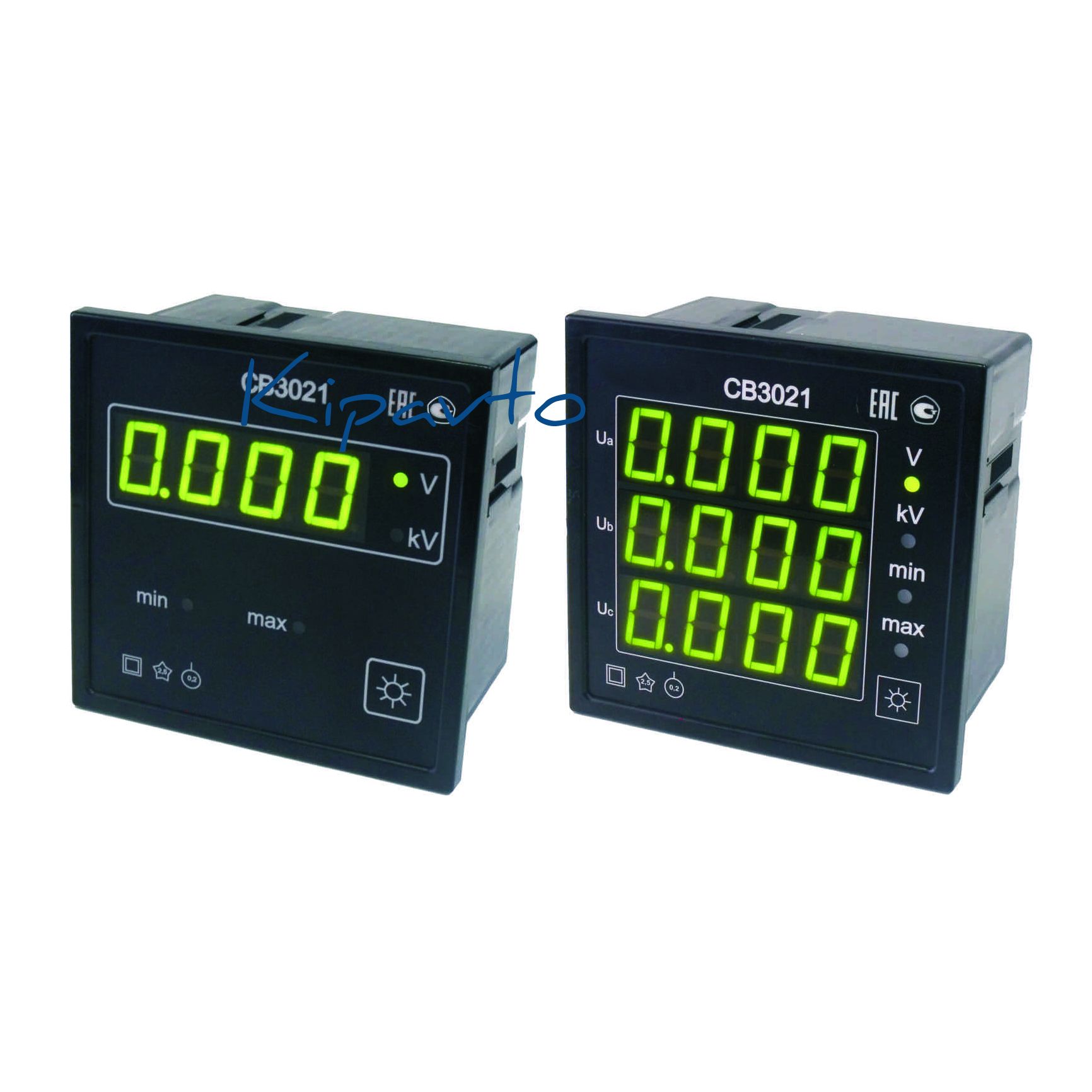

СВ3021   Вольтметры цифровые щитовые Вольтметры СВ3021  предназначены для измерения действующего напряжения на электростанциях и подстанциях и передачи их значений по гальванически развязанному интерфейсу RS485. Вольтметры СВ3021  выполнены на базе специализированного микроконтроллера MSP430. Выпускаются в 2-х исполнениях, обозначение которых и краткие характеристики приведены в таблице: Обозначение Краткие характеристики СВ3021-100 Вольтметр с номинальным значением измеряемого напряжения 100В СВ3021-250 Вольтметр с номинальным значением измеряемого напряжения 250В Вольтметры СВ3021  подключаются непосредственно к измерительным трансформаторам напряжения (ИТН) и измеряют действующее значение напряжения на вторичной обмотке ИТН, индицируют действующее значение измеренного напряжения с учетом установленного коэффициента трансформации (К Н )ИТН и размерность измеренного значения напряжения «V» или «кV». Количество значащих цифр равно четырем десятичным разрядам. Имеют возможность регулировки яркости свечения индикаторов. Вольтметры СВ3021  имеют возможность установки по интерфейсу: 1. коэффициента трансформации К Н ; 2. уставок нижнего и верхнего допускаемых значений напряжения. Вольтметры СВ 3021 индицируют миганием цифровых индикаторов и свечением индикатора «min» или «max» выход измеряемого напряжения за границы установленных уставок, при этом срабатывает соответствующее реле и замыкает свои контакты. Технические характеристики Наименование характеристик Значение Номинальные значения измеряемых напряжений, UН, В 100 или 250 (в зависимости от исполнения) Диапазоны измеряемых напряжений: — для СВ3021-100 — для СВ3021-250   от 0,01 UН до 1,5 UН от 0,01 UН до 1,2 UН Пределы допускаемой основной приведенной погрешности измерений, %, от номинального напряжения ±0,2 Частотный диапазон измеряемого переменного напряжения, Гц от 45 до 850 Потребляемая мощность, не более, ВА 4 Диапазон установки КН от 1 до 30000 Диапазон установки уставок: 1) нижнего допускаемого значения измеряемого напряжения — для СВ3021-100 — для СВ3021-250 2) верхнего допускаемого значения измеряемого тока — для СВ3021-100 — для СВ3021-250     от 0,11 UН · КH до 1,48 UН · КН от 0,11 UН · КH до 1,18 UН · КН   от 0,2 UН · КH до 1,49 UН · КН от 0,2 UН · КH до 1,19 UН · КН Погрешность срабатывания выхода измеряемого напряжения за границы установленных уставок определяется основной приведенной погрешностью измерений Предел допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, % на каждые 10 ОС изменения температуры ±0,1 Питание: — сеть переменного тока частотой (47-55)Гц, В; — постоянное напряжение, В от 90 до 260; от 120 до 300 Условия эксплуатации: — температура окружающего воздуха, С; — относительная влажность, % от минус 25 до 50; 90 (при температуре 30 С) Габаритные размеры, мм, не более 120х120х90 Масса не более, кг 0,45 Средний срок службы, тел 15 Наработка на отказ, ч 40000 Вольтметры цифровые щитовые СВ 3021  выпускаются по ТУ 4221-034-16851585-2009.
