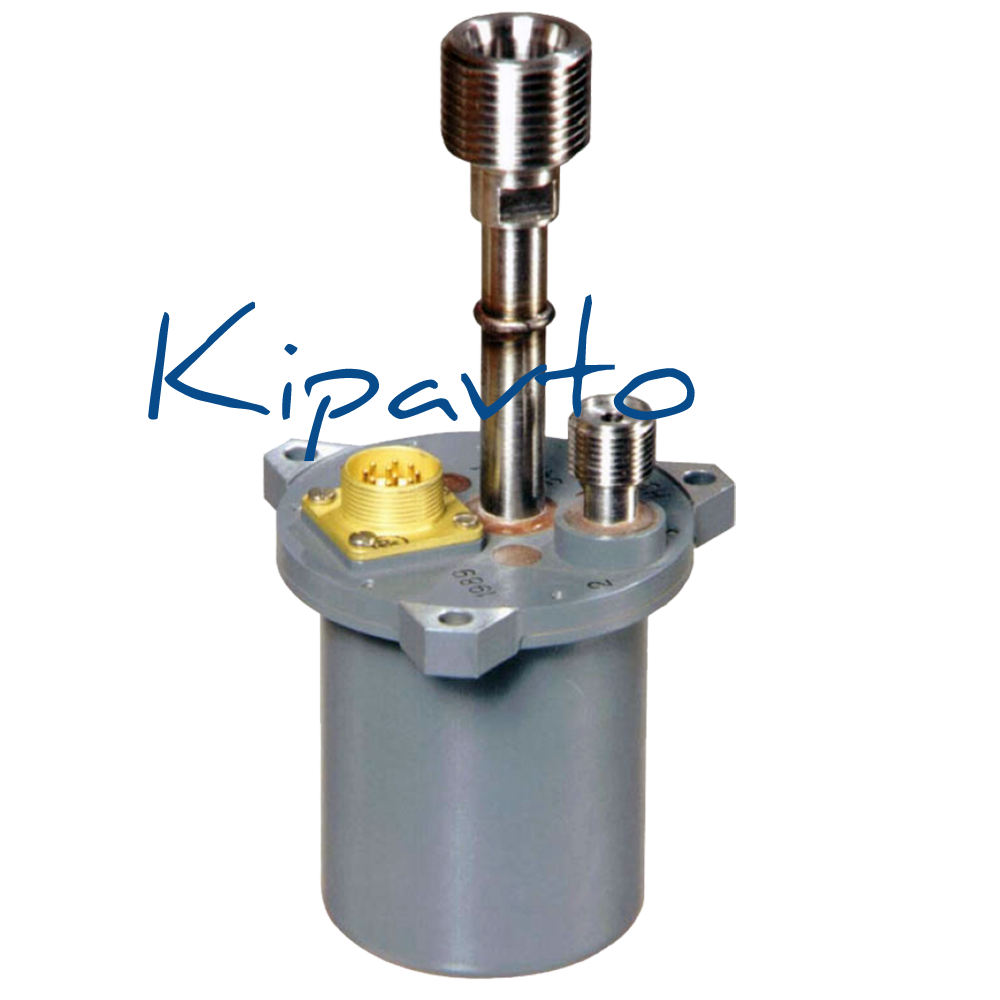

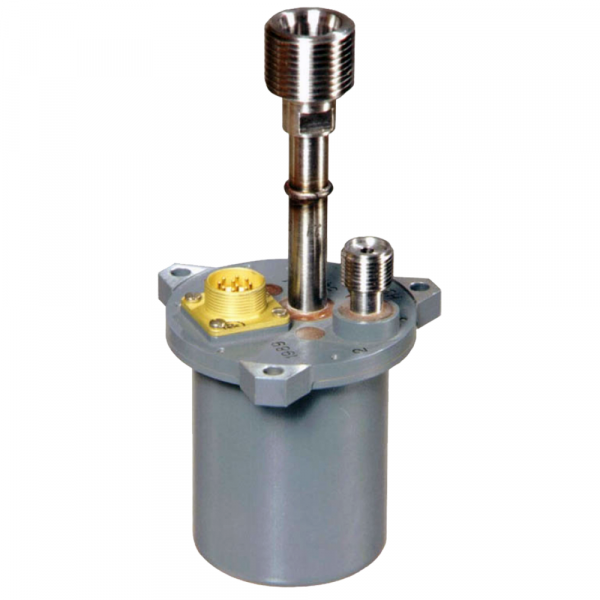

РПД-307 реле перепада давлений

Реле перепада давлений РПД-307 предназначены для коммутации электрической цепи (ее замыкания или размыкания) при достижении заданного перепада давлений между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен создавать взрывоопасных смесей с воздухом. Реле давления выпускается настроенным в соответствии с заказом на срабатывание контактов при перепаде давлений, выбранном из диапазона и именуемым уставкой реле. Принцип работы реле РПД-307: Принцип работы реле заключается в механической передаче на контактную систему, состоящую из подвижного контакта 5 и неподвижного контакта 4 или 6, перемещения чувствительного элемента - сильфона 7, на который воздействует измеряемый перепад давлений между рабочей средой и атмосферой. Перемещение сильфона передается на подвижный контакт посредством рычага 3, качающегося на опоре 2. На втором плече рычага имеется противовес 1, служащий для уравновешивания подвижной системы. При повышении перепада давлений на сильфоне 7 до значения, соответствующего уставке, сильфон, растягиваясь, поворачивает рычаг 3 против часовой стрелки, вызывая замыкание контактов 2, 8 и 3, 9 у реле РПД-307 Н.Р. или размыкание контактов 2, 8 и 3, 9 у реле РПД-307 Н.З.
