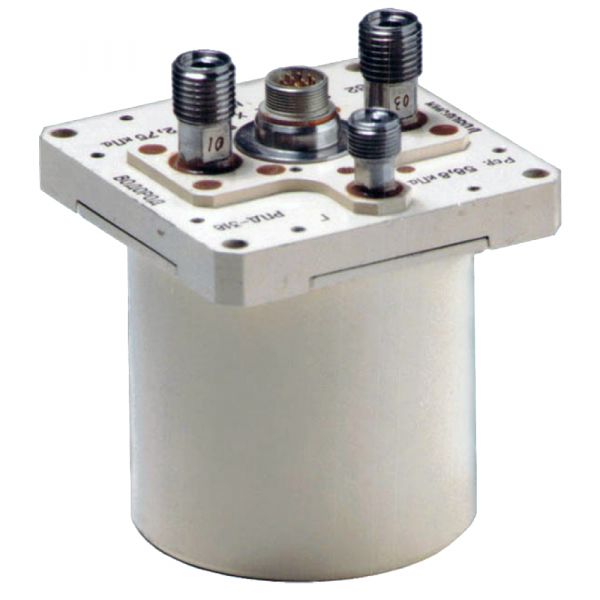

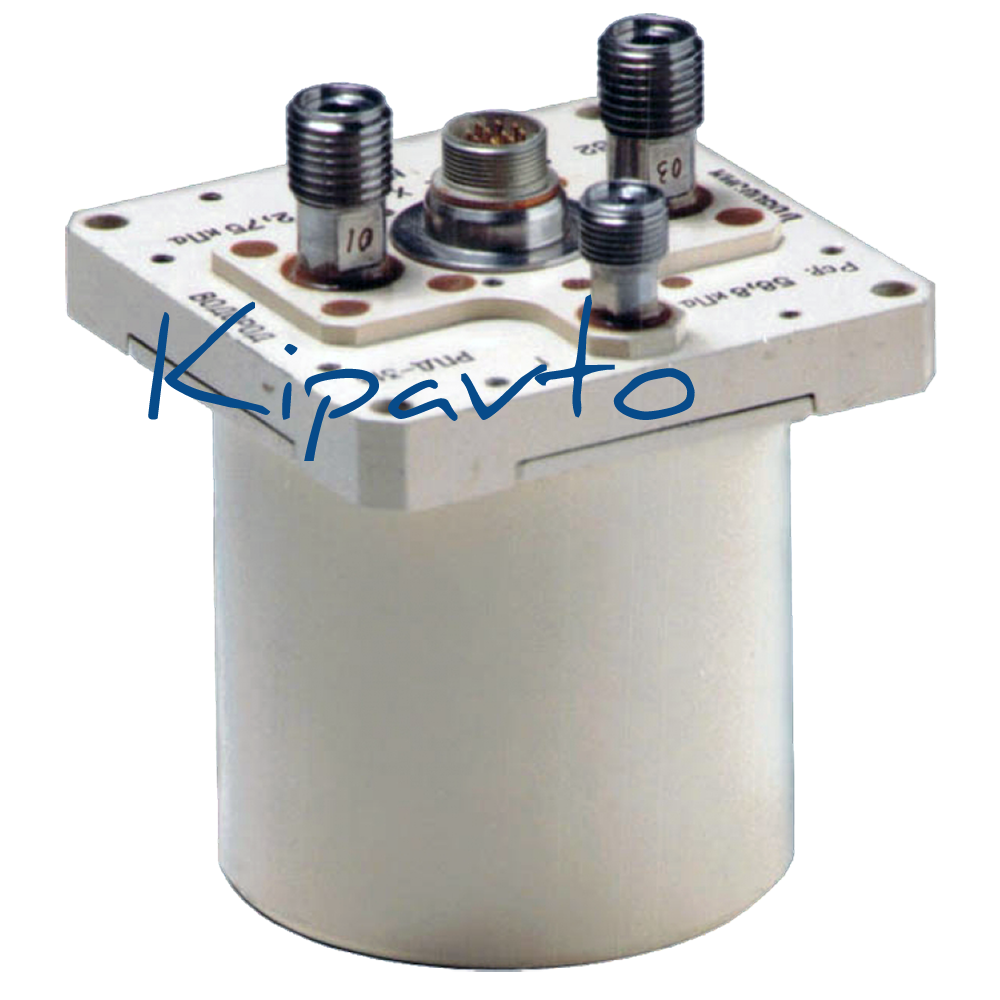

РПД-318 реле перепада давлений

Реле перепада давлений РПД предназначены для коммутации электрической цепи ее замыкания или размыкания в моменты когда контролируемый перепад давлений между двумя средами достигает заданных значений именуемых уставками реле Рабочие среды реле давления кислород и водород электролизные азот Реле РПД имеет две группы контактов первая группа замыкается при повышении разности между давлением водорода и давлением кислорода до значения первой уставки В и вторая при повышении разности между давлением водорода и давлением кислорода до значения второй уставки В Принцип работы реле давлений РПД Принцип работы реле заключается в механической передаче на контактные группы состоящие из подвижных контактов и и неподвижных контактов и перемещения чувствительных элементов сильфонов и на которые воздействует контролируемый перепад давлений рабочих сред водорода и кислорода При этом первая контактная группа состоящая из контактов и настроена на срабатывание при разности между давлением водорода и давлением кислорода соответствующем первой уставке В а вторая контактная группа состоящая из контактов и настроена на срабатывание при разности между давлением кислорода и давлением водорода соответствующем второй уставке В Перемещение сильфонов передается на подвижные контакты посредством рычага качающегося на опорах При повышении разности между давлением водорода в сильфоне и давлением кислорода в сильфоне Р РH РO до значения соответствующего первой уставке В сильфон растягиваясь под действием внутреннего давления РH и сжимая сильфон с давлением РO в нем поворачивает рычаг что вызывает замыкание контактов и При повышении разности между давлением кислорода в сильфоне и давлением водорода в сильфоне Р РO РH до значения соответствующего второй уставке В поворот рычага вызывает замыкание контактов и
