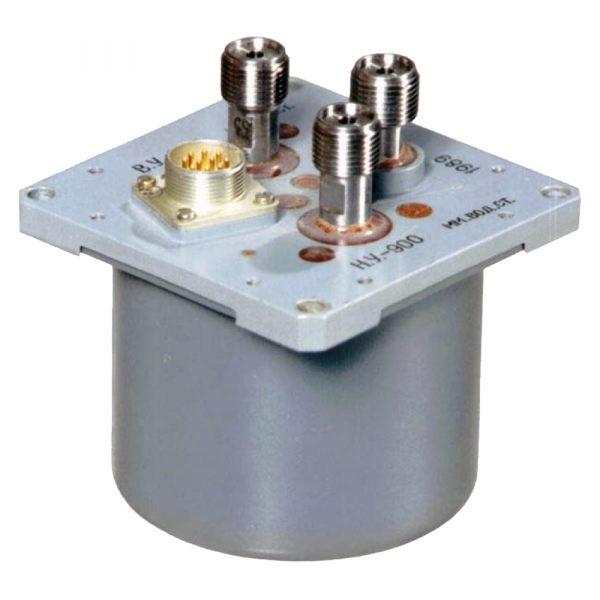

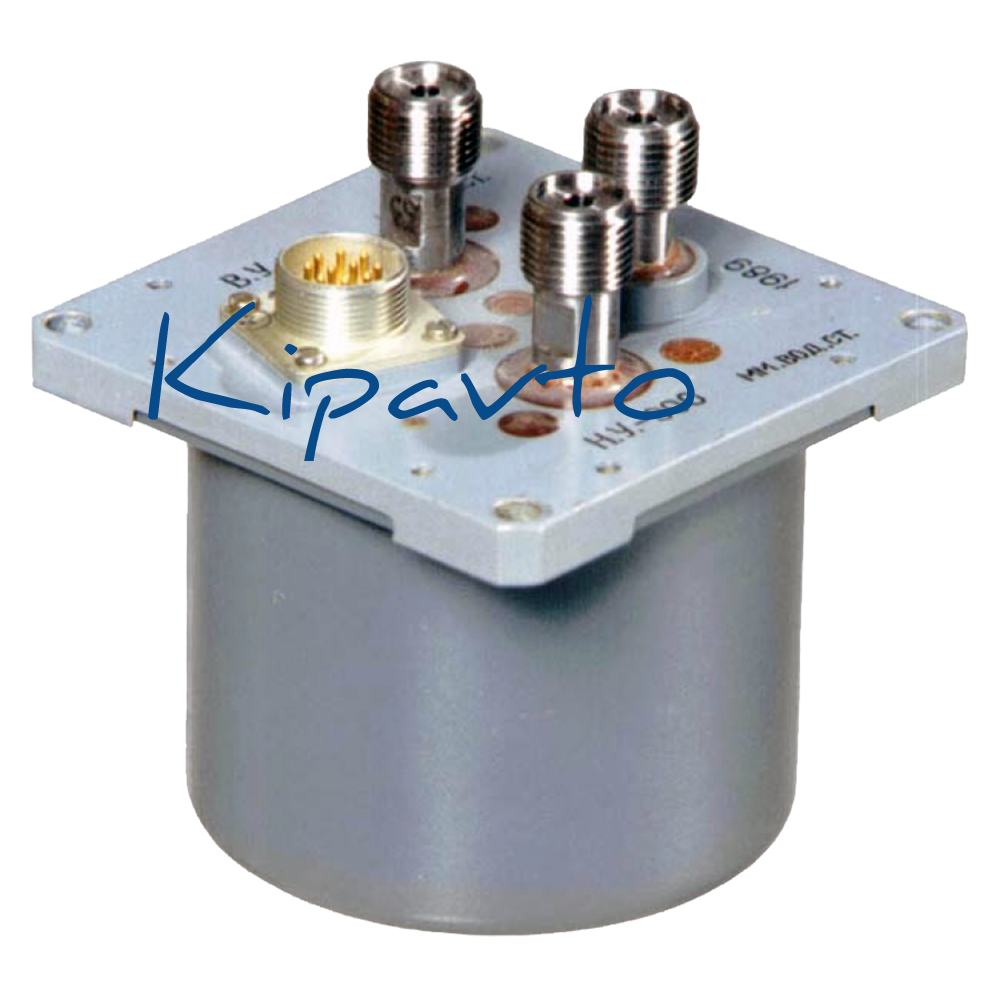

СПД-303 реле перепада давлений

Реле перепада давлений СПД-303 предназначены для коммутации электрической цепи (ее замыкания или размыкания) при достижении заданного перепада давлений между рабочей средой (жидкость или газ) и окружающей атмосферой. Газ не должен создавать взрывоопасных смесей с воздухом. Реле давления выпускается настроенным в соответствии с заказом на срабатывание контактов при перепаде давлений, выбранном из диапазона и именуемым уставкой реле. Принцип работы реле СПД-303: Принцип работы реле заключается в механической передаче на контактные группы, состоящие из подвижных контактов 5 (рис. 1) и неподвижных контактов 4, перемещения чувствительных элементов — сильфонов 1, на которые воздействует измеряемый перепад давлений между рабочей средой и окружающей атмосферой Рв—Рг. При этом одна часть механизма, состоящая из сильфона, рычага и контактной группы, настраивается на срабатывание при перепаде давлений, соответствующем нижней уставке реле (НУ), вторая часть — на срабатывание при перепаде давлений, соответствующем верхней уставке (ВУ). Перемещение каждого сильфона передается на соответствующий подвижный контакт посредством рычагов 2, качающихся на опорах 3. При повышении или понижении перепада давлений на сильфонах до значения, соответствующего уставке, сильфон, растягиваясь под действием внутреннего давления, или сжимаясь под действием наружного давления, поворачивает рычаг 2, что вызывает замыкание контактов 4 и 5.
