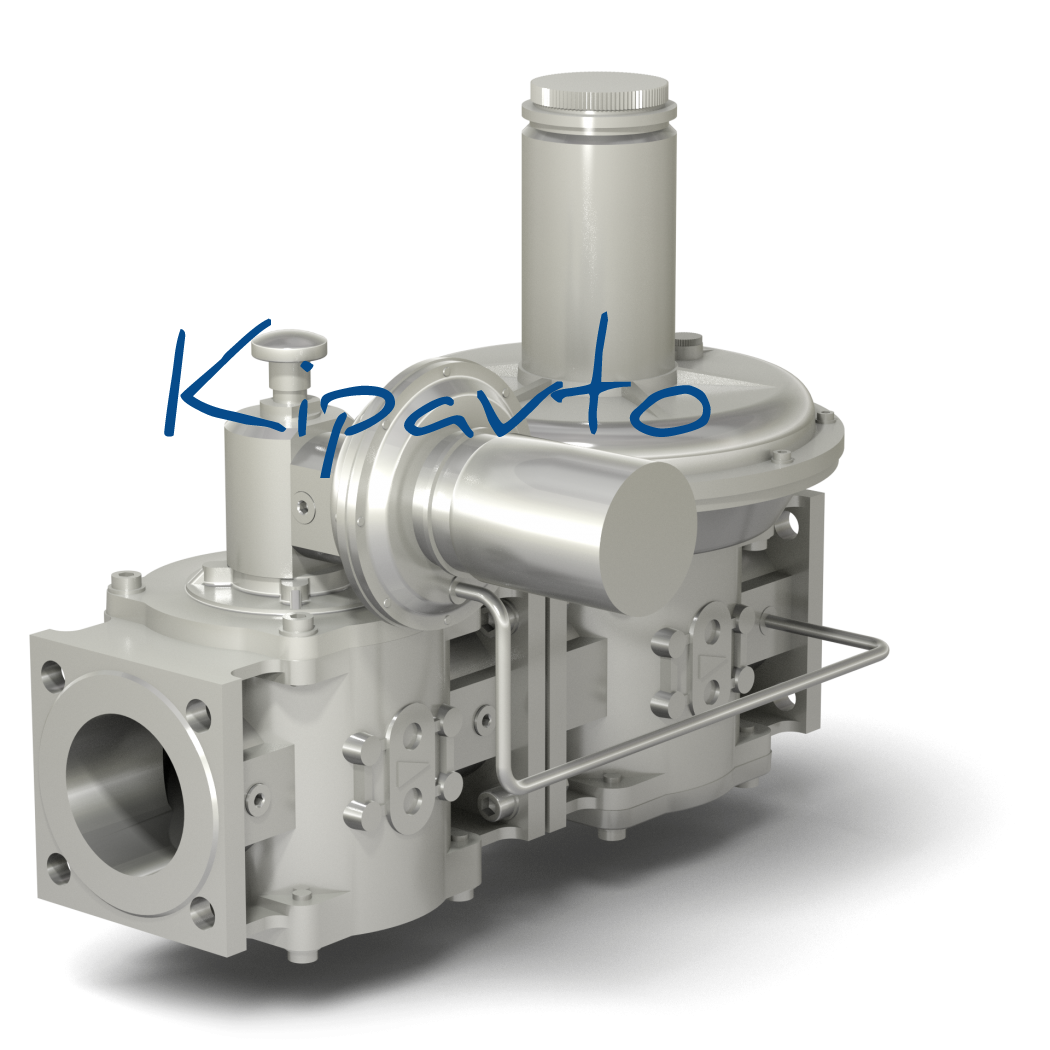

Регуляторы-стабилизаторы давления с ПЗК и встроенным ПСК

Регуляторы-стабилизаторы давления предназначены для поддержания давления и/или значения расхода углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах и работающие без использования постороннего источника энергии.    Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.    Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для РС ... - 0,5 - ... - 0,5 бар (500 мбар); для РС ... - 6 - ... - 6 бар (6000 мбар). Диапазон давлений на выходе, настройки срабатывания ПЗК и ПСК: Максимальное  входное давление  регулятора давления с ПЗК и встроенным ПСК, бар  DN  Диапазон регулирования  выходного давления,  мбар    Диапазон настройки  срабатывания ПЗК, мбар Диапазон настройки срабатывания встроенного ПСК, мбар 0,5  32 - 50  80 - 150 80 - 150 или 110 - 230 8 - 205 80 - 200 65, 80 75 - 120 80 - 150 40 - 170 80 - 150 80 - 150 или 110 - 230 100 75 - 150 80 - 150 или 110 - 230 30 - 250 70 - 190 6 32 - 50 110 - 245 130 - 260 30 - 270 175 - 370 130 - 260 или 250 - 500   150 - 500 185 - 460 65, 80 130 - 230 130 - 260 130 - 300 165 - 390 130 - 260 или 250 - 500 280 - 460 100 70 - 150 90 - 160 или 130 - 260 50 - 180 100 - 230 80 - 250 Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического Давление закрытия регулятора: не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси регулятора Модификации   Наименование регулятора DN Максим. входное давление, бар Размеры, мм Масса, кг L L 1 B H A D d РС 1 1 / 4 - 0,5 - ... - КС фл. 32 0,5 347 380 370 370 77 90 14 11,5 РС 1 1 / 4 - 6 - ... - КС фл. 6 450 11,7 РС 1 1 / 2 - 0,5 - ... - КС фл. 40 0,5 370 100 11,8 РС 1 1 / 2 - 6 - ... - КС фл. 6 450 12 РС 2 - 0,5 - ... - КС фл. 50 0,5 370 110 12,6 РС 2 - 6 - ... - КС фл. 6 450 12,8 РС 2 1 / 2 - 0,5 - ... - КС 65 0,5 470 495 385 395 86 130 25 РС 2 1 / 2 - 6 - ... - КС 6 435 РС 3 - 0,5 - ... - КС 80 0,5 516 530 420 94 150 18 33 РС 3 - 6 - ... - КС 6 460 РС 4 - 0,5 - ... - КС 100  0,5 556 595 420  520 107 170 36 РС 4 - 6 - ... - КС  6 560
