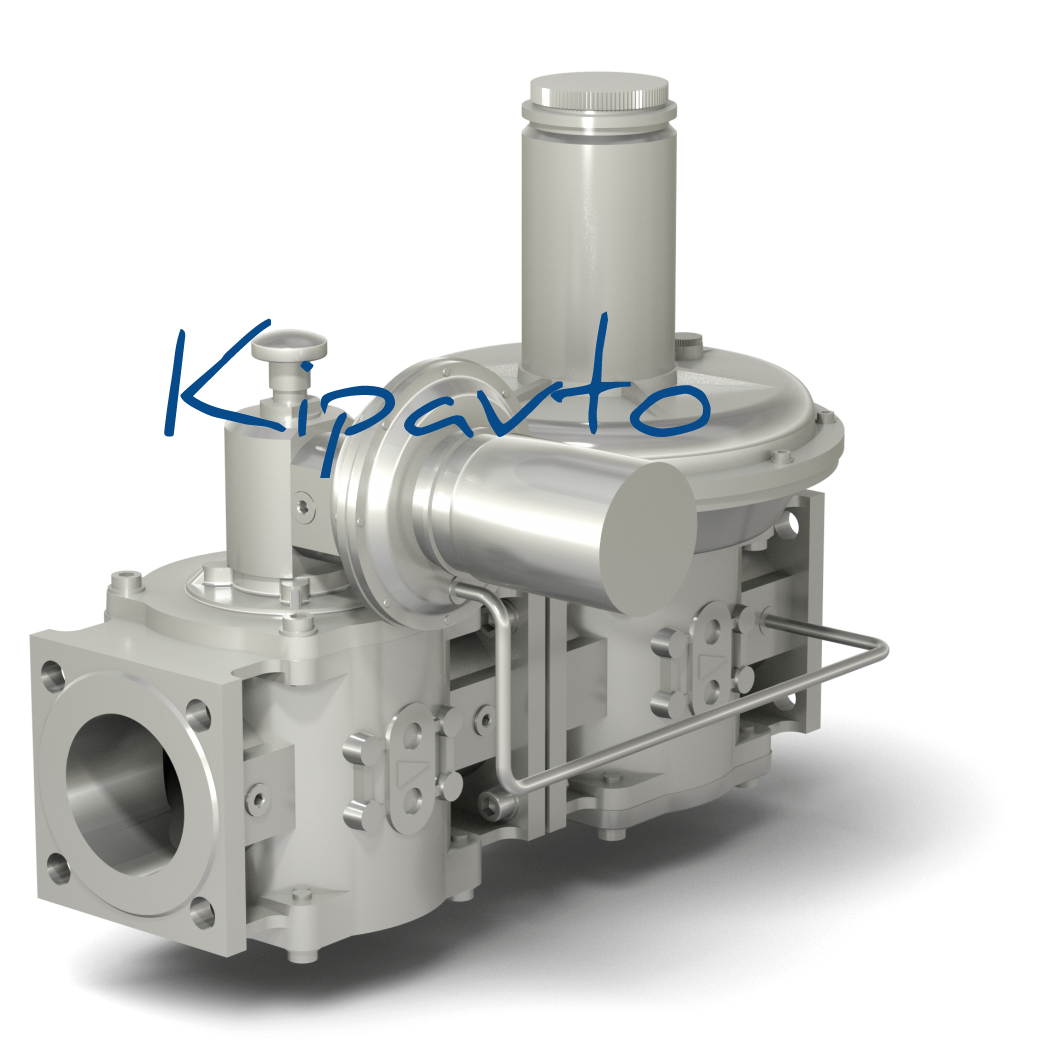

Регуляторы - стабилизаторы давления с предохранительно-запорным клапаном

Регуляторы-стабилизаторы давления предназначены для поддержания давления и/или значения расхода углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах и работающие без использования постороннего источника энергии.    Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций. Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для РС ... - 0,5 - ... - 0,5 бар (500 мбар); для РС ... - 6 - ... - 6 бар (6000 мбар). Диапазон давлений на выходе и настройки срабатывания ПЗК: Максимальное  входное давление  регулятора давления с ПЗК, бар  DN  Диапазон регулирования  выходного давления,  мбар    Диапазон настройки  срабатывания ПЗК, мбар 0,5  32 - 100  60 - 110 60 - 120 100 - 150 110 - 230 140 - 200 6 32 - 50 80 - 180 110 - 180 160 - 260 130 - 260 или 250 - 500 250 - 450 65, 80 80 - 200 90 - 160 или 130 - 260 110 - 300 160 - 390 130 - 260 или 250 - 500 100 80 - 140 110 - 180 100 - 180 130 - 260 или 250 - 500 160 - 240 Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического Давление закрытия регулятора: не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси регулятора Модификации   Наименование регулятора DN Максимальное входное давление, бар Размеры,мм Масса, кг L L 1 B H A D d РС 1 1 / 4 - 0,5 - ... - К фл. 32 0,5 347 380 380 370 77 90 14 11,5 РС 1 1 / 4 - 6 - ... - К фл. 6 450 11,7 РС 1 1 / 2 - 0,5 - ... - К фл. 40 0,5 370 100 11,8 РС 1 1 / 2 - 6 - ... - К фл. 6 450 12 РС 2 - 0,5 - ... - К фл. 50 0,5 374 407 370 110 12,6 РС 2 - 6 - ... - К фл. 6 450 12,8 РС 2 1 / 2 - 0,5 - ... - К 65 0,5 470 495 385 395 86 130 25 РС 2 1 / 2 - 6 - ... - К 6 435 РС 3 - 0,5 - ... - К 80 0,5 516 530 420 94 150 18 33 РС 3 - 6 - ... - К 6 460 РС 4 - 0,5 - ... - К 100  0,5 556  595  420  520  107  170  36  РС 4 - 6 - ... - К 6
