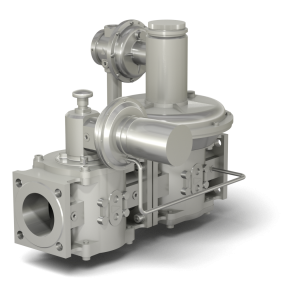

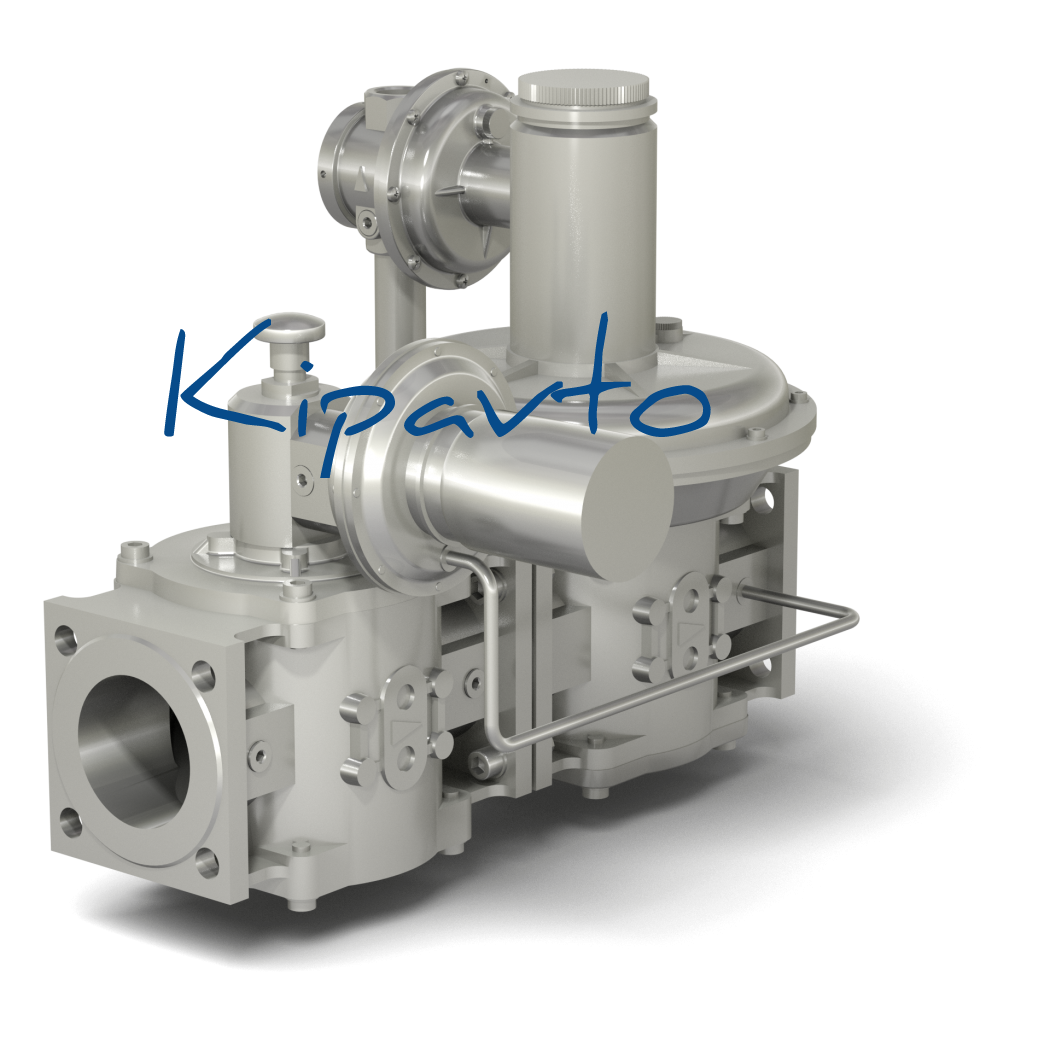

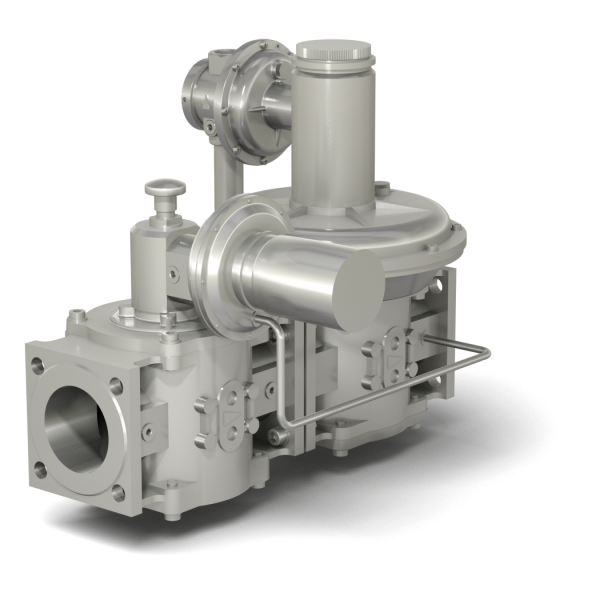

Регуляторы-стабилизаторы давления с ПЗК и ПСК в отдельном корпусе

Регуляторы-стабилизаторы давления предназначены для поддержания давления и/или значения расхода углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов на выходе постоянным в заданных пределах и работающие без использования постороннего источника энергии.    Предохранительно-запорный клапан (далее - ПЗК), входящий в состав регулятора давления, прекращает подачу газа при значительном (недопустимом) повышении давления на выходе в случае возникновения каких-либо аварийных ситуаций.    Предохранительно-сбросной клапан (далее - ПСК), входящий в состав регулятора давления, производит выпуск газа в атмосферу при незначительном повышении контролируемого давления на выходе.   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для РС ... - 0,5 - ... - 0,5 бар (500 мбар); для РС ... - 6 - ... - 6 бар (6000 мбар). Диапазон давлений на выходе, настройки срабатывания ПЗК и ПСК: Максимальное  входное давление  регулятора давления с ПЗК и ПСК в отдельном корпусе, бар  DN  Диапазон регулирования  выходного давления,  мбар    Диапазон настройки  срабатывания ПЗК, мбар Диапазон настройки срабатывания ПСК, мбар   0,5 32 - 100 60 - 110   60 - 120 50 - 150   100 - 150 110 - 230 100 - 450 140 - 200 6 32 - 50 80 - 180 110 - 180 100 - 450 160 - 260 130 - 260 или 250 - 500 250 - 450 65, 80 80 - 200 90 - 160 или 130 - 260 110 - 300 130 - 260 или 250 - 500 160 - 390 100 80 - 140 110 - 180 100 - 180 130 - 260 или 250 - 500 160 - 240 Максимальное отклонение давления на выходе: ±15 % от настроенной величины при изменении входного давления в пределах ±30 % от фактического Давление закрытия регулятора: не превышает выходного давления, полученного при расходе, равном 5 % от максимального расхода, более чем в 1,5 раза Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Монтажное положение: любое, за исключением, когда труба располагается ниже продольной оси регулятора Модификации   Наименование регулятора DN Максимальное входное давление, бар Размеры, мм Масса, кг L L 1 B H A D d РС 1 1 / 4 - 0,5 - ... - КЗС фл. 32 0,5 347 380 495 370 77 90 14 13,8 PC 1 1 / 4 - 6 - ... - КЗС фл. 6 450 14 РС 1 1 / 2 - 0,5 - ... - КЗС фл. 40 0,5 370 100 14,1 РС 1 1 / 2 - 6 - ... - КЗС фл. 6 450 14,3 РС 2 - 0,5 - ... - КЗС фл. 50 0,5 374 407 370 110 14,1 РС 2 - 6 - ... - КЗС фл. 6 450 14,3 РС 2 1 / 2 - 0,5 - ... - КЗС 65 0,5 470 495 500 395 86 130 28 РС 2 1 / 2 - 6 - ... - КЗС 6 435 РС 3 - 0,5 - ... - КЗС 80 0,5 516 530 520 420 94 150 18 36 РС 3 - 6 - ... - КЗС 6 460 РС 4 - 0,5 - ... - КЗС 100 0,5 556 595 555 520 107 170 39 РС 4 - 6 - ... - КЗС 6 560
