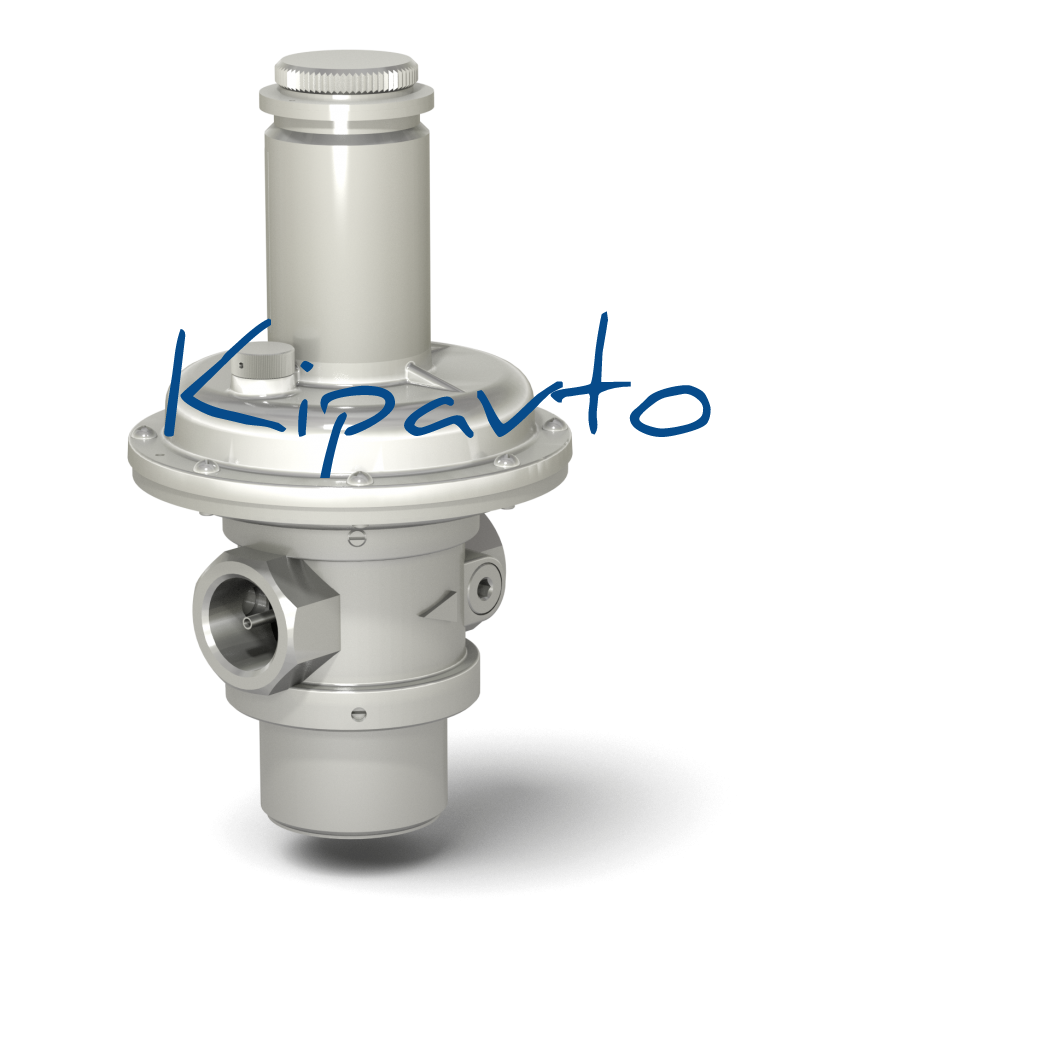

Регуляторы нулевого давления и соотношения газ-воздух

Данные регуляторы могут быть применены как в качестве регуляторов нулевого давления, так и в качестве регуляторов соотношения газ-воздух.    В качестве регулятора нулевого давления предназначен для пропорционального регулирования расхода газа в зависимости от разрежения на выходе либо в контрольной точке трубопровода и поддержания газовоздушной смеси в постоянном соотношении.    В качестве регулятора соотношения газ-воздух предназначен для получения смеси газ-воздух и автоматического поддержания полученной пропорции при изменении давления воздуха. Позволяет получить смесь газ-воздух в соотношении 1:1, а в случае установки в газовый тракт после регулятора соотношения газ-воздух дополнительного устройства регулировки расхода, например регулирующей заслонки, возможно получение смеси газ-воздух в пропорции 1:10.    Область применения регуляторов нулевого давления и соотношения газ-воздух - системы газораспределения и газопотребления, газовые рампы горелочных устройств, газомоторные установки и газопоршневые электростанции.     Регуляторы нулевого давления при наличии избыточного давления на входе регулятора и вакуумметрического давления на выходе - регулятор находится в открытом состоянии. При достижении выходного давления нулевого значения (потребление газа отсутствует) регулятор закрывается. ________________________________________________________________________________________       Регулятор соотношения газ-воздух управляется давлением из воздушной линии. Он регулирует выходное давление газа за регулятором в соотношении 1:1 к управляющему давлению воздуха. Тепловая мощность горелки изменяется с помощью исполнительного механизма, установленного на воздушной линии. Изменение давления в горелке оказывает одинаковое воздействие на расход газа и воздуха, так что газовоздушная смесь не изменяется. Регулирующая пружина позволяет увеличить диапазон соотношения до величины 1:10.  ___________________________________________________________________________________________   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Максимальное давление на входе: для регуляторов нулевого давления - 0,5 бар (500 мбар); для регуляторов соотношения газ-воздух - 0,2 бар (200 мбар). Диапазон давлений на выходе: для регуляторов нулевого давления: (-3...+5) мбар; для регуляторов соотношения газ-воздух: (-10...+200) мбар. Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-40...+40 О С). Средний срок службы: не менее 9 лет Монтажное положение: только на горизонтальных участках трубопровода трубой регулятора вверх. Не допускается расположение трубы регулятора ниже продольной оси трубопровода. Модификации  Регуляторы нулевого давления и соотношения газ-воздух муфтового исполнения Наименование регулятора  DN G, дюйм Размеры, мм Масса, кг Рис. L B H A РС 1 / 2 - 0,5 - Н 15 1 / 2 105   150   233 51 2,0   1 РС 3 / 4 - 0,5 - Н 20 3 / 4 РС 1 - 0,5 - Н 25 1 2,3 РС 1 1 / 4 - 0,5 - Н 32 1 1 / 4 162 250   398   76 6,0 2 РС 1 1 / 2 - 0,5 - Н 40 1 1 / 2 6,5 РС 2 - 0,5 - Н 50 2 6,9     Регуляторы нулевого давления и соотношения газ-воздух фланцевого исполнения   Наименование регулятора  DN Размеры, мм Масса, кг Рис. L B H A D d  РС 1 - 0,5 - Н фл. 25 160 150 233 51 75 11 3,5 3  РС 1 1 / 4 - 0,5 - Н фл. 32 187 250 398 76 90 14 4,5  РС 1 1 / 2 - 0,5 - Н фл. 40 100 6,5  РС 2 - 0,5 - Н фл. 50 110 6,9  РС 2 1 / 2 - 0,5 - Н 65 235 285 410 86 130 11 4  РС 3 - 0,5 - Н 80 258 440 94 150 18 15  РС 4 - 0,5 - Н 100 278 356 535 107 170 18
