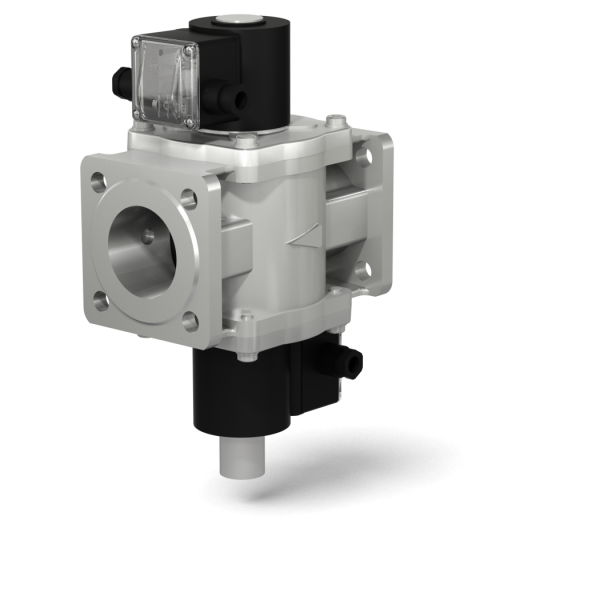

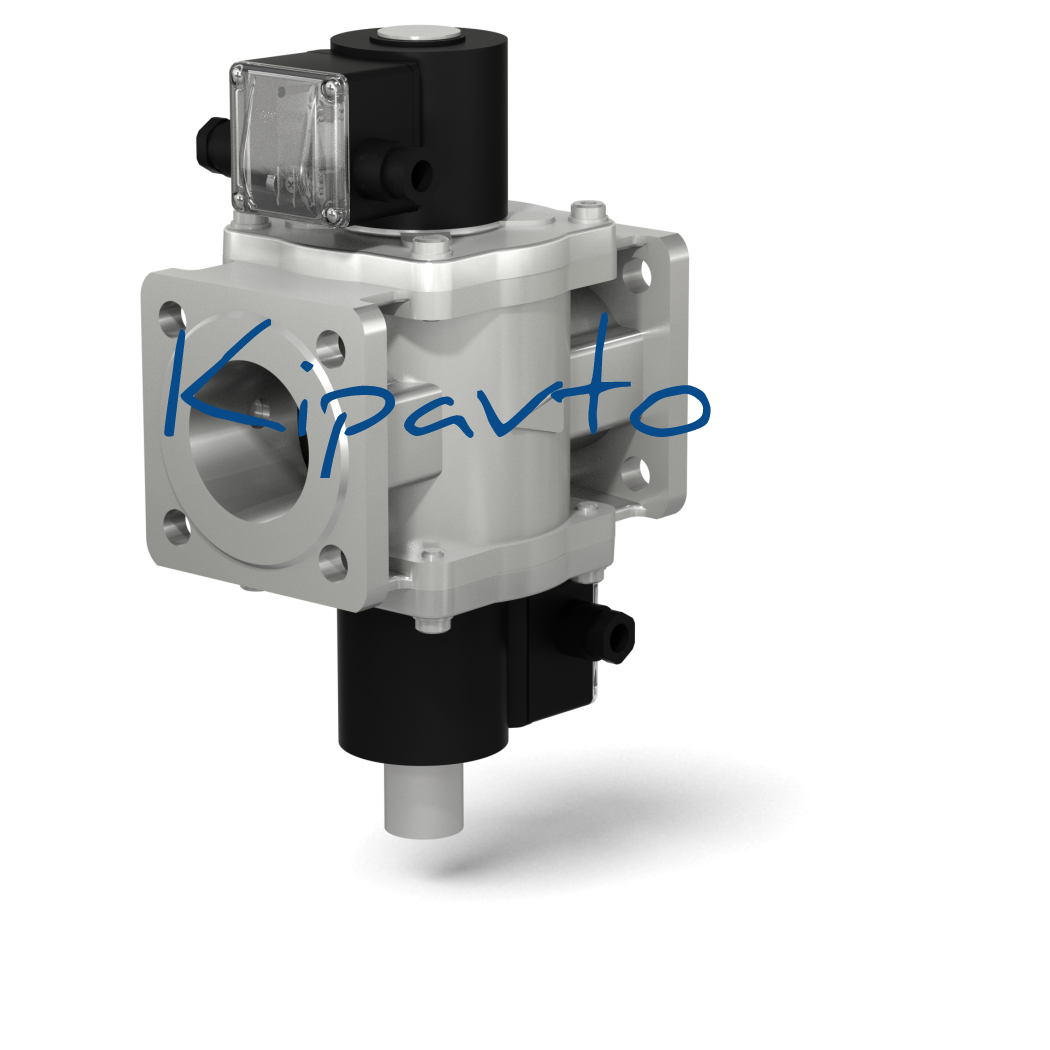

Клапан трехпозиционный фланцевый с одним регулятором расхода на DN 25,40,50

Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах: - 100 % расхода - напряжение подано на катушки “А” и “В”; - 10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая в сторону знака ”-” можно уменьшить количество проходящего через клапан газа.   Частота включений, 1/час, не более: 1000 Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более: -в момент открытия клапана: 25 Вт; -в режиме энергосбережения: 12,5 Вт. Потребляемый ток в момент открытия клапана, не более: для исполнения 220 В: 150 мА для исполнения 110 В: 300 мА для исполнения 24 В: 1300 мА Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрыво-защищенного исполнения Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Полный ресурс включений, не менее: 1 000 000. Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана. Модификации   Наименование клапана DN Диапазон присоеди­- нительного давления, МПа Размеры, мм Масса, кг Коэф­фициент сопротив­ления L B D K H A D d ВН1В-0,2 фл. 25 0...0,02 160 95 65 (80)* 281 153 75 11 4,7 (7,1)* 6,5 ВН1В-1 фл. 0...0,1 ВН1 1 / 2 В-0,2 фл. 40 0...0,02 162 108 307 170 100 12,5 6,4 (8,8)* 12,5 ВН2В-0,2 фл. 50 187 118 110 14 6,9 (9,3)* 13,2 * Для взрывозащищенного исполнения клапана. ** При полностью открытом регуляторе расхода
