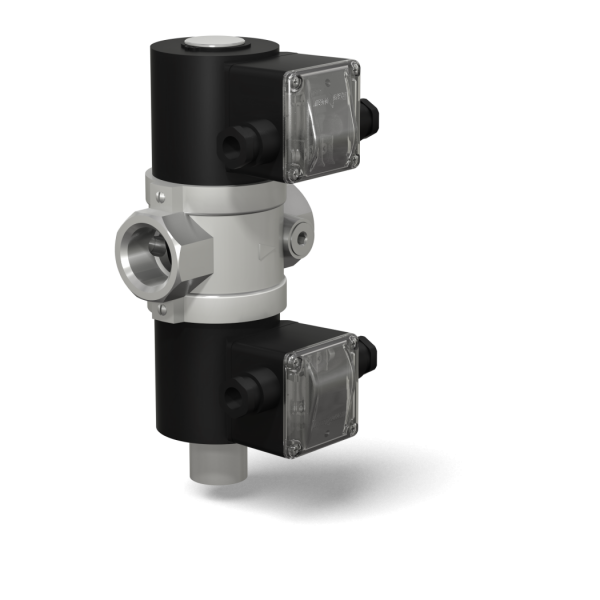

Клапан трехпозиционный муфтовый с двумя регуляторами расхода на DN 20, 25

Описание Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах: -    40 - 100 % расхода - напряжение подано на катушки “А” и “В”. Необходимый расход газа устанавливается на магнитной системе (катушке) “А”. Вращая регулятор в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот; -    10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака ”-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.   Частота включений, 1/час, не более: 1000 Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более: -в момент открытия клапана: 25 Вт; -в режиме энергосбережения: 12,5 Вт.   Потребляемый ток в момент открытия клапана, не более: для исполнения 220 В: 150 мА для исполнения 110 В: 300 мА для исполнения 24 В: 1300 мА Климатическое исполнение: У3.1(-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрыво-защищенного исполнения Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Полный ресурс включений, не менее:  1 000 000. Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана   Модификации Наимено­вание клапана DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Масса, кг Коэф­фициент сопротив­ления L L 1 B D K H A ВН3/4В-0,2К 20 0...0,02 3/4 91 18 63 65 (80)* 250 125 3,5 (5,9)* 5,9 ВН3/4В-1К 0...0,1 ВН1В-0,2К 25 0...0,02 1 105 21 72 256 128 3,7 (6,1)* 9,0 ВН1В-1К 0...0,1   * Для взрывозащищенного исполнения клапана.  ** При полностью открытом регуляторе расхода
