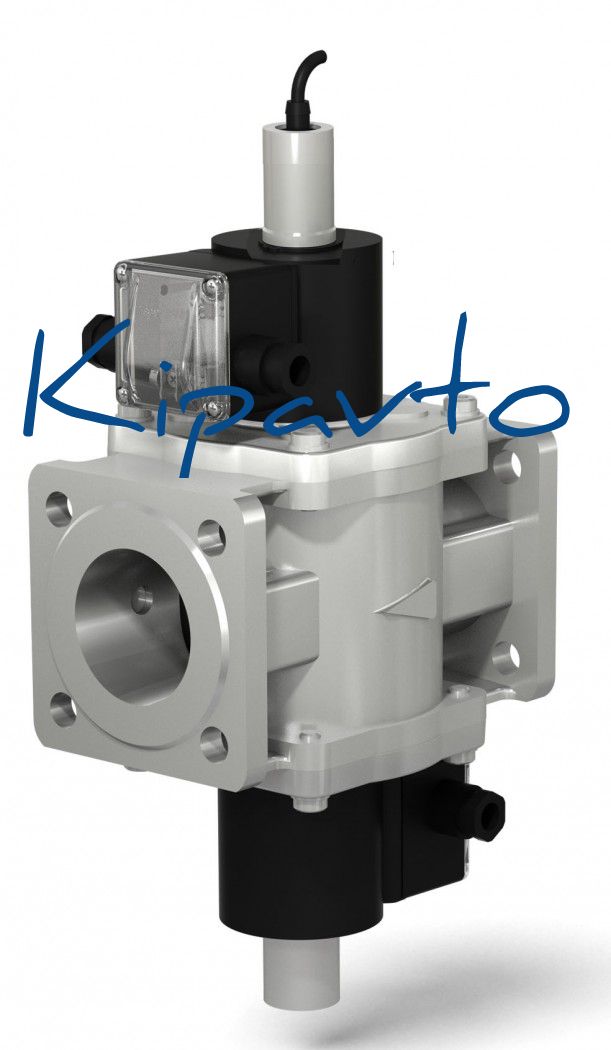

Клапан трехпозиционный фланцевый с одним регулятором расхода и датчиком положения на DN 25,40,50

Трехпозиционный клапан работает в следующих режимах: “максимальный расход”, “отключено”, “среднее значение расхода”. Подвод электропитания к клапану осуществляется по следующей схеме: а) 40 - 100 % расхода - напряжение подано на катушки “А” и “В”; б) 10 - 60 % расхода - напряжение подано только на катушку “А”.   Частота включений, 1/час, не более:   1000 Потребляемая мощность электромагнитной катушки, в нагретом состоянии, не более: - в момент открытия клапана: 25 Вт; - в режиме энергосбережения: 12,5 Вт. Потребляемый ток в момент открытия клапана, не более: для исполнения 220 В: 150 мА для исполнения 110 В: 300 мА для исполнения 24 В: 1300 мА Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Полный ресурс включений, не менее: 1000 000. Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Монтажное положение: любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана Клапан позволяет автоматически производить регулирование количества проходящего газа в двух режимах: - 100 % расхода - напряжение подано на катушки “А” и “В”; - 10 - 60 % расхода - напряжение подано только на катушку “А”. Необходимый газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая в сторону знака ”-” можно уменьшить количество проходящего через клапан газа. Модификации Наименование клапана DN Диапазон присоеди­нительного давления, МПа Размеры, мм Масса, кг Коэф­фициент сопротив­ления L B D K H A D d ВН1В-0,2П фл. 25 0...0,02 160   95 65 (80)* 378 153 75 11 5,0 (7,4)* 6,5 ВН1В-1П фл. 0...0,1 ВН1 1 / 2 В-0,2П фл. 40 0...0,02 162 108 407 170 100 12,5 6,9 (9,3)* 12,5 ВН2В-0,2П фл. 50 187 118 110 14 7,5 (9,9)* 13,2   * Для взрывозащищенного исполнения клапана. ** При полностью открытом регуляторе расхода
