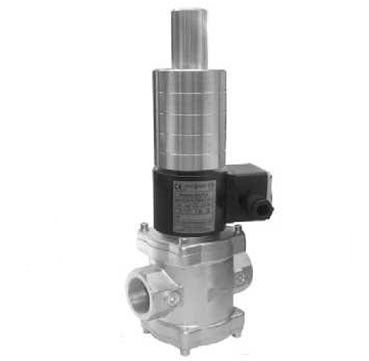

Клапан двухпозиционный муфтовый с медленным открытием и датчиком положения

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С). Время открытия: 5...20 с - для DN 25; 5...30 c - для DN 32, 40, 50. Время закрытия: не более 1 с. Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Частота включений, 1/час, не более: 30 Полный ресурс, не менее:  50 000 включений Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения: 10...30 В постоянного тока Монтажное положение:  на горизонтальном трубопроводе (катушкой вверх). Модификации Наимено­вание клапана DN Диапазон присоедин. давления, МПа G, дюйм Размеры, мм Потребляемая мощность, Вт, не более* Мас­са, кг Коэффи­ циент сопротив­ ления L L 1 B Dk H A ВН1Т-4П 25 0...0,4 1 105 21 72 80 365 35 55 / 27,5 5,0 (5,3)** 11,0 ВН1Т-6П 0...0,6 ВН1 1/4Т-6П 32 0...0,1 1 1/4 140 20 95 420 67 65 / 32,5 6,1 (6,4)** 11,8 ВН1 1/4Т-3П 0...0,3 ВН1 1/4T-6П 0...0,6 ВН1 1/2Т-1П 40 0...0,1 1 1/2 162 19 108 435 75 6,5 (6,8)** 10,4 ВН1 1/2Т-2П 0...0,2 ВН1 1/2T-3П 0...0,3 ВН1 1/2Т-6П 0...0,6 ВН2Т-1П 50 0...0,1 2 118 77 6,9 (7,2)** 12,6 ВН2Т-2П 0...0,2 ВН2Т-3П 0...0,3 ВН2Т-6П 0...0,6   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. ** Для взрывозащищенного исполнения.
