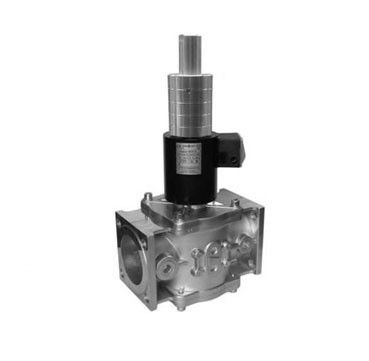

Клапан двухпозиционный фланцевый с медленным открытием

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С). Время открытия: 5...20 с - для DN 25; 5...30 c - для DN 32, 40, 50; 15...40 c - для DN 65, 80, 100. Время закрытия: не более 1 с. Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Частота включений, 1/час, не более: 30 Полный ресурс, не менее:  50 000 включений   Монтажное положение:  на горизонтальном трубопроводе (катушкой вверх). Модификации Наименование клапана DN Диапазон присоединит. давления, МПа Размеры,мм Потребляе­мая мощность, Вт, не более* Масса, кг Коэф. сопро-тив­- ления L B Dk H A D d ВН1Т-4 фл. 25 0...0,4 160  95 80  320 65 75 11  65 / 32,5 5,0 (5,3)** 6,2 ВН1Т-6 фл. 0...0,6  6,0 (6,3)**   11,8   ВН1 1/4Т-1 фл. 32 0...0,1  140  375 67   90  12,5  ВН1 1/4Т-3 фл. 0...0,3 ВН1 1/4Т-6 фл. 0...0,6 ВН1 1/2Т-1 фл.  40 0...0,1 162  108  395  75  100 6,2  (6,5)**   9,1     ВН1 1/2Т-2 фл. 0...0,2 ВН1 1/2Т-3 фл. 0...0,3 ВН1 1/2Т-6 фл. 0...0,6 ВН2Т-1 фл. 50 0...0,1 187   118     77    110   14 6,6 (6,9)**   11,6     ВН2Т-2 фл. 0...0,2 ВН2Т-3 фл. 0...0,3 ВН2Т-6 фл. 0...0,6 ВН2 1/2Т-0,5 65 0...0,05 235  144  457   86    130 90 / 45   12,0 (12,3) **   9,4       ВН2 1/2Т-1 0...0,1 ВН2 1/2Т-3 0...0,3 ВН2 1/2Т-6 0...0,6 ВН3Т-0,5 80 0...0,05   258   168  100  480 94 150  18 120 / 60 14,2 (14,5) ** ВН3Т-1 0...0,1 9,3 ВН3Т-3 0...0,3 ВН3Т-6 0...0,6 ВН4Т-0,5 100 0...0,05   278   183 505 107 170   16,2  (16,5) **   10,9 ВН4Т-1 0...0,1 ВН4Т-3 0...0,3 ВН4Т-6 0...0,6   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. ** Для взрывозащищенного исполнения.
