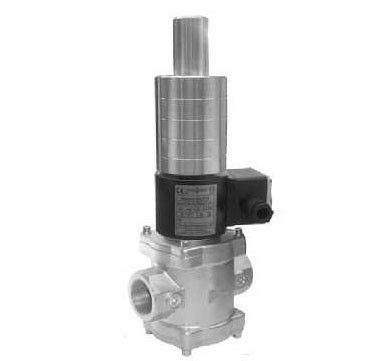

Клапан двухпозиционный муфтовый с медленным открытием

Клапаны с медленным открытием предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа в различных трубопроводных системах, где необходимо медленное открытие клапана (недопустимо наличие пневмоудара в момент включения).   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С). Время открытия: 5...20 с - для DN 25; 5...30 c - для DN 32, 40, 50. Время закрытия: не более 1 с. Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Частота включений, 1/час, не более: 30 Полный ресурс, не менее:  50 000 включений Монтажное положение:  на горизонтальном трубопроводе (катушкой вверх).   Модификации Наименование клапана DN Диапазон присоединит. давления, МПа G, дюйм Размеры, мм Потребляемая мощность, Вт, не более* Масса, кг Коэффи­циент сопротив­ления L L 1 B Dk H A ВН1Т-4 25 0...0,4 1 105 21 72             80             290 35 55 / 27,5 4,7 (5,0)** 11,0 ВН1Т-6 0...0,6 ВН1 1/4Т-1   32   0...0,1   1 1/4     140     20     95     370     67             65 / 32,5             5,8 (6,1)**     11,8   ВН1 1/4Т-3 0...0,3 ВН1 1/4Т-6 0...0,6 ВН1 1/2Т-1   40   0...0,1   1 1/2           162               19           108           395           75       6,2  (6,5)**   10,4     ВН1 1/2Т-2 0...0,2 ВН1 1/2Т-3 0...0,3 ВН1 1/2Т-6 0...0,6 ВН2Т-1   50   0...0,1   2       118       77       6,6 (6,9)**     12,6     ВН2Т-2 0...0,2 ВН2Т-3 0...0,3 ВН2Т-6 0...0,6   * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения. ** Для взрывозащищенного исполнения клапана.
