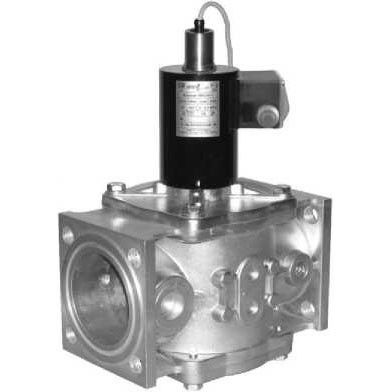

Клапан двухпозиционный фланцевый с ручным взводом электрического типа с датчиком положения на DN 25-100

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.   Материал корпуса:   алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) Степень защиты: IP65 Частота включений, 1/час, не более: для исполнений до 0,4 МПа - 1000 срабатываний;     для исполнений до 0,6 МПа - 300 срабатываний. Напряжение питания:  220 В, 50 Гц. Полный ресурс, не менее: для исполнений до 0,4 МПа - 1 000 000 включений; для исполнений до 0,6 МПа - 500 000 включений.   Тип датчика положения:  индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения:  10...30 В постоянного тока Монтажное положение: для DN 25 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх) Модификации Наимено­ вание клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребля­емая мощ­ность, Вт, не более* Мас­са, кг Коэффи­ циент сопротив­ ления L B D k H A D d ВН1Р-4П фл. 25 0...0,4 160 95 80 290 65 75 11 25 / 12,5 4,3 6,2 ВН1Р-6П фл. 0...0,6 35 / 17,5 ВН1 1 / 4 Р-1П фл. 32 0...0,1 162 100 65 298 67 90 12,5 25 / 12,5 4,5 11,8 ВН1 1 / 4 Р-3П фл. 0...0,3 80 35 / 17,5 5,3 ВН1 1 / 4 Р-6П фл. 0...0,6 ВН1 1 / 2 Р-1П фл. 40 0...0,1 108 65 308 75 100 25 / 12,5 4,6 9,1 ВН1 1 / 2 Р-2П фл. 0...0,2 80 5,4 ВН1 1 / 2 Р-3П фл. 0...0,3 35 / 17,5 ВН1 1 / 2 Р-6П фл. 0...0,6 330 40 / 20 5,6 ВН2Р-1П фл. 50 0...0,1 187 118 65 310 77 110 14 25 / 12,5 4,9 11,6 ВН2Р-2П фл. 0...0,2 80 5,7 ВН2Р-3П фл. 0...0,3 35 / 17,5 ВН2Р-6П фл. 0...0,6 332 40 / 20 6,2 ВН2 1 / 2 Р-0,5П 65 0...0,05 235 144 80 345 86 130 8,5 9,4 ВН2 1 / 2 Р-3П 0...0,1   360 55 / 27,5 9,0 ВН2 1 / 2 Р-3П 0...0,3   375 65 / 32,5 9,3 ВН2 1 / 2 Р-6П 0...0,6   11,3 ВН3Р-0,5П 80 0...0,05 258 168 374 94 150 18 55 / 27,5 10,1 9,3 ВН3Р-1П 0...0,1 389 65 / 32,5 10,5 ВН3Р-3П 0...0,3 100 394 90 / 45 12,8 ВН3Р-6П 0...0,6 419 13,8 ВН4Р-0,5П 100 0...0,05 278 183 80 400 107 170 55 / 27,5 12,1 10,9 ВН4Р-1П 0...0,1 415 65 / 32,5 12,4 ВН4Р-3П 0...0,3 100 420 90 / 45 14,7 ВН4Р-6П 0...0,6 445 15,8 * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
