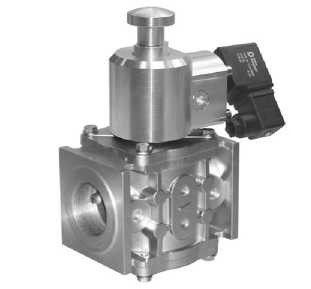

Клапан двухпозиционный муфтовый с ручным взводом механического типа на DN 15-50

Область применения: Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа. Принцип работы клапанов без дополнительной блокировки: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан возможно открыть, но он не фиксируется в открытом положении. Принцип работы клапанов с дополнительной блокировкой: Для открытия клапана необходимо подать напряжение питания на электромагнитную катушку и поднять шток ручного взвода вверх до упора. Закрытие клапана происходит при обесточивании электромагнитной катушки. Если катушка обесточена, клапан открыть невозможно (шток ручного взвода заблокирован).   Материал корпуса:  алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение:  У3.1 (-30...+40 О С) Напряжение питания: - 220 В, 50 Гц; - 24 В пост, тока; - 12 В пост. тока. Потребляемая мощность:  18 Вт Степень защиты: IP65 Полный ресурс, не менее:  50 000 включений Время закрытия:  не более 1 с Монтажное положение:  любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана   Модификации     Наимено­вание клапана DN Диапазон присоедини-­ тельного давления, МПа G, дюйм Размеры, мм Масса, кг Коэффи­ циент сопротив­ ления L L 1 L2 B H A ВН 1 / 2 Рм-6 15 0...0,6 1 / 2 91 18 169 70 196 31,5 1,7 5,2 ВН 3 / 4 Рм-6 20 3 / 4 8,0 ВН1Рм-6 25 1 105 21 176 80 202 35 1,9 11,0 ВН1 1 / 4 Рм-6 32 1 1 / 4 140 20 195 95 265 75 3,2 11,8 ВН1 1 / 2 Рм-6 40 1 1 / 2 162 19 205 108 270 3,8 10,4 ВН2Рм-6 50 2 118 77 4,0 12,6
