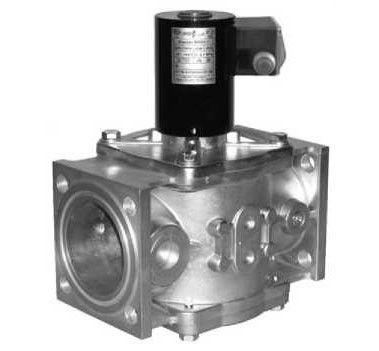

Клапан двухпозиционный фланцевый с ручным взводом электрического типа на DN 25-100

Данные клапаны предназначены для использования в системах управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорного органа, где необходимо гарантированное закрытие клапана при пропадании напряжения питания, а открытие возможно при воздействии оператора на орган (кнопку) управления.   Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1    (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С) Степень защиты: IP65 Частота включений, 1/час, не более: для исполнений до 0,4 МПа - 1000 срабатываний;     для исполнений до 0,6 МПа - 300 срабатываний. Напряжение питания:  220 В, 50 Гц. Полный ресурс, не менее: для исполнений до 0,4 МПа - 1 000 000 включений; для исполнений до 0,6 МПа - 500 000 включений. Монтажное положение:  - для DN 25 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана;  - для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх). Модификации Наимено­вание клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребля­емая мощ­ность, Вт, не более* Мас­са, кг Коэффи-­ циент сопротив-­ ления L B D k H A D d ВН1Р-4 фл. 25 0...0,4 160 95 80 193 65 75 11 25 / 12,5 4,0 6,2 ВН1Р-6 фл. 0...0,6 35 / 17,5 ВН1 1 / 4 Р-1 фл. 32 0...0,1 162 100 65 200 67 90 12,5 25 / 12,5 4,2 11,8 ВН1 1 / 4 Р-3 фл. 0...0,3 80 35 / 17,5 5,0 ВН1 1 / 4 Р-6 фл. 0...0,6 ВН1 1 / 2 Р-1 фл. 40 0...0,1 108 65 210 75 100 25 / 12,5 4,4 9,1 ВН1 1 / 2 Р-2 фл. 0...0,2 80 5,2 ВН1 1 / 2 Р-3 фл. 0...0,3 35 / 17,5 ВН1 1 / 2 Р-6 фл. 0...0,6 230 40 / 20 5,3 ВН2Р-1 фл. 50 0...0,1 187 118 65 212 77 110 14 25 / 12,5 4,7 11,6 ВН2Р-2 фл. 0...0,2 80 5,5 ВН2Р-3 фл. 0...0,3 35 / 17,5 ВН2Р-6 фл. 0...0,6 232 40 / 20 5,9 ВН2 1 / 2 Р-0,5 65 0...0,05 235 144 80 268 86 130 8,2 9,4 ВН2 1 / 2 Р-1 0...0,1 283 55 / 27,5 8,7 ВН2 1 / 2 -3 0...0,3 298 65 / 32,5 9,0 ВН2 1 / 2 Р-6 0...0,6 11,0 ВН3Р-0,5 80 0...0,05 258 168 296 94 150 18 55 / 27,5 9,8 9,3 ВН3Р-1 0...0,1 311 65 / 32,5 10,2 ВН3Р-3 0...0,3 100 316 90 / 45 12,5 ВН3Р-6 0...0,6 319 13,5 ВН4Р-0,5 100 0...0,05 278 183 80 322 107 170 55 / 27,5 11,8 10,9 ВН4Р-1 0...0,1 337 65 / 32,5 12,1 ВН4Р-3 0...0,3 100 342 90 / 45 14,4 ВН4Р-6 0...0,6 345 15,5   *Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
