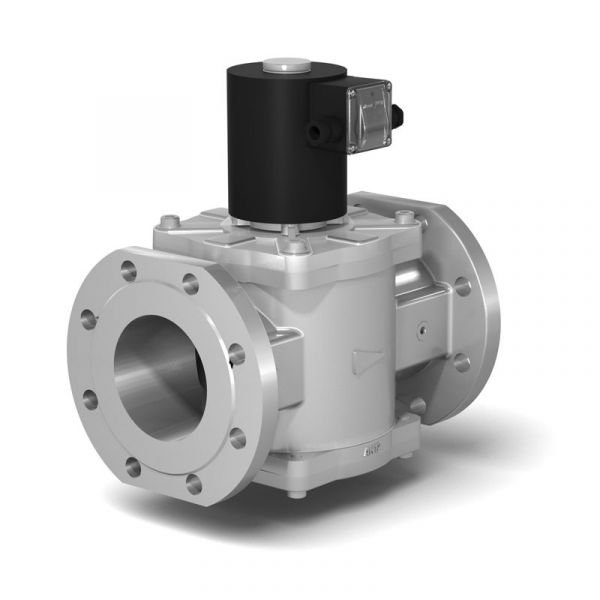

Клапан двухпозиционный фланцевый с ручным регулятором расхода на DN 65-100 (с присоединительными фланцами PN 16)

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Частота включений, 1/час, не более:  300 срабатываний.  Полный ресурс, не менее:  500 000 включений. Монтажное положение: на горизонтальном трубопроводе (катушкой вверх).   В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.   Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 65 (2 1 / 2 дюйма), на рабочее давление 0,05 МПа, с ручным регулятором расхода, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У2:   Клапан ВН2 1 / 2 Н-0,5К (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У2.   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН2 1 / 2 Н-0,5КЕ. Наимено- вание клапана    Исполнение   DN  Диапазон присоедин. давления, МПа Размеры, мм  n  Потребл. мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления  L   B  D K H  A   D   d  ВН2 1 / 2 Н-0,5К С присо- едини- тельными фланцами PN 16 65 0...0,05  260   185   80   268   86   145   18  4 40 / 20 8,7 (9,0)* 9,4 ВН2 1 / 2 Н-1К 0...0,1  283  55 / 27,5 9,2 (9,5)* ВН2 1 / 2 Н-3К  0...0,3  298  65 / 32,5 9,5 (9,8)* ВН3Н-0,5К 80  0...0,05  290  200 296 94 160 8 55 / 27,5  10,3 (10,6)* 9,3 ВН3Н-1К 0...0,1 311 65 / 32,5 10,7 (11,0)* ВН3Н-3К 0...0,3 100 316 90 / 45 13,0 (13,3)* ВН4Н-0,5К 100 0...0,05  314 220 80 322 107 180  55 / 27,5 12,3 (12,6)* 10,9 ВН4Н-1К  0...0,1 337  65 / 32,5 12,6 (12,9)* ВН4Н-3К  0...0,3 100 342  90 / 45 14,9 (15,2)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
