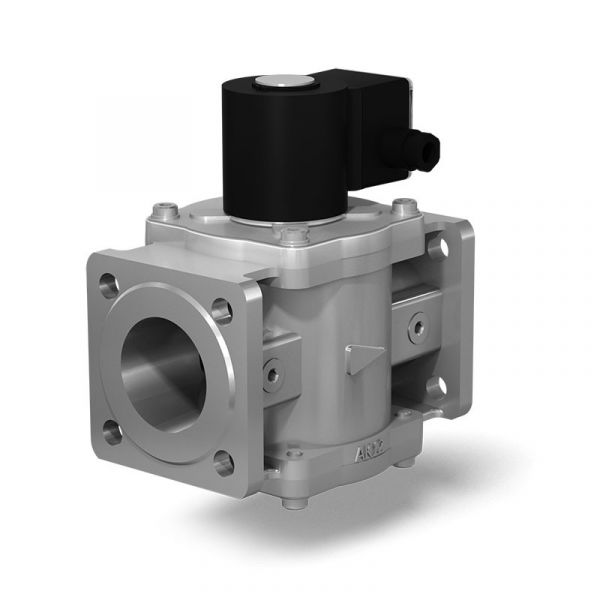

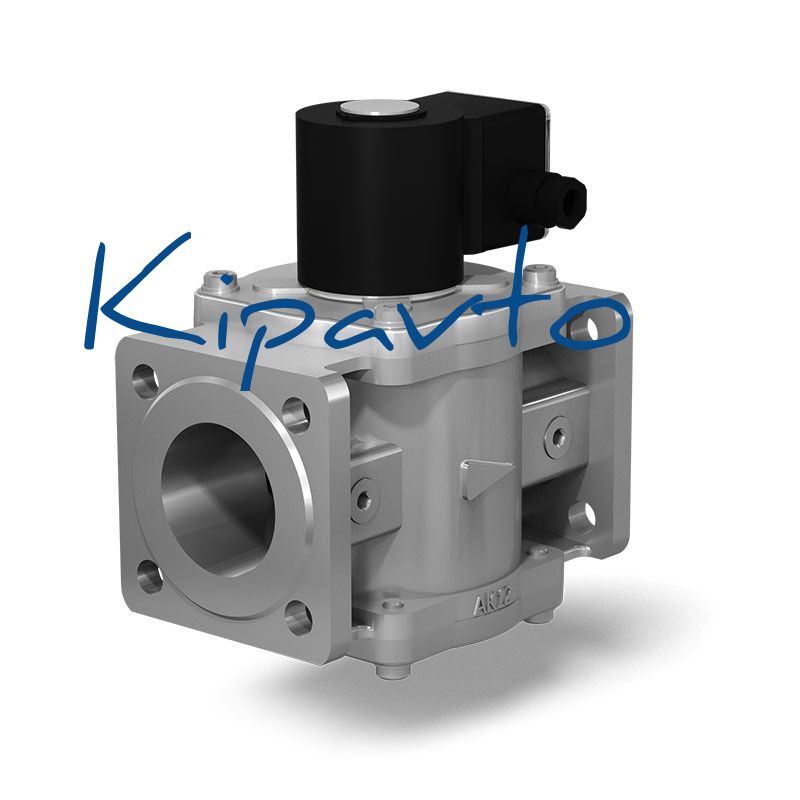

Клапан двухпозиционный фланцевый с ручным регулятором расхода на DN 15-100

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Частота включений, 1/час, не более: 1000 срабатываний (для DN 15 - 50); 300 срабатываний (для DN 65 - 100).   Полный ресурс, не менее: 1 000 000 включений (для DN 15 - 50); 500 000 включений (для DN 65 - 100).   Монтажное положение: для DN 15 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.     В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН3Н-1КЕ. Клапаны на DN 15, 20 фланцевые с ручным регулятором расхода   Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН 1 / 2 Н-4К фл. 15 0...0,4 147 83 65 (80)* 138  35 55 12 25 / 12,5 2,4 (3,0)* 2,9 ВН 3 / 4 Н-4К фл. 20 65 6,6  Клапаны на DN 25-100 фланцевые с ручным регулятором расхода  Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН1Н-4К фл. 25 0...0,4 160 95 65 (80)* 193 65 75 11 25 / 12,5 3,5 (4,6)* 6,2 ВН1 1 / 4 Н-1К фл. 32 0...0,1 162 100 200 67 90 12,5 3,7 (4,9)* 11,8 ВН1 1 / 4 Н-3К фл. 0...0,3 80 35 / 17,5 4,5 (5,2)* ВН1 1 / 2 Н-1К фл. 40 0...0,1 108 65 (80)* 210 75 100 25 / 12,5 4,4 (5,6)* 9,1 ВН1 1 / 2 Н-2К фл. 0...0,2 80 5,2 (5,9)* ВН1 1 / 2 Н-3К фл. 0...0,3 35 / 17,5 ВН2Н-1К фл. 50 0...0,1 187 118 65 (80)* 212 77 110 14 25 / 12,5 4,7 (5,9)* 11,6 ВН2Н-2К фл. 0...0,2 80 5,5 (6,2)* ВН2Н-3К фл. 0...0,3 35 / 17,5 ВН2 1 / 2 Н-0,5К 65 0...0,05 235 144 80 268 86 130 40 / 20 8,5 (8,8)* 9,4 ВН2 1 / 2 Н-1К 0...0,1 291 94 55 / 27,5 9,0 (9,3)* ВН2 1 / 2 Н-3К 0...0,3 306 65 / 32,5 9,3 (9,6)* ВН3Н-0,5К 80 0...0,05 258 168 296 94 150 18 55 / 27,5 10,1 (10,4)* 9,3 ВН3Н-1К 0...0,1 316 99 65 / 32,5 10,5 (10,8)* ВН3Н-3К 0...0,3 100 321 90 / 45 12,8 (13,1)* ВН4Н-0,5К 100 0...0,05 278 183 80 322 107 170 55 / 27,5 12,1 (12,4)* 10,9 ВН4Н-1К 0...0,1 342 112 65 / 32,5 12,4 (12,7)* ВН4Н-3К 0...0,6 347 90 / 45 14,7 (15,0)*  * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
