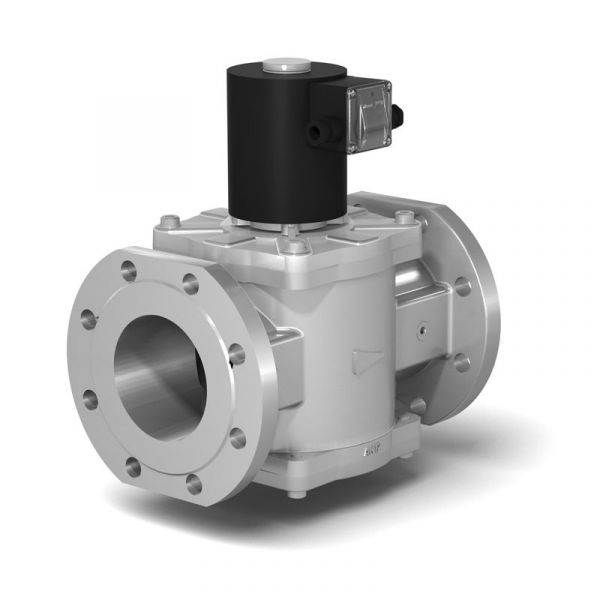

Клапан двухпозиционный фланцевый на DN 65-100 (с присоединительными фланцами PN 16)
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ2 (-60...+40 О С); УХЛ1 (-60...+40 О С) - только для взрывозащищенного исполнения. Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67. Частота включений, 1/час, не более: для исполнений до 0,3 МПа - 300 срабатываний; для исполнений на 0,6 МПа - 150 срабатываний. Полный ресурс, не менее: 500 000 включений. Монтажное положение: на горизонтальном трубопроводе (катушкой вверх). Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 80 (3 дюйма), на рабочее давление 0,1 МПа, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1: Клапан ВН3Н-1 (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1. В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН4Н-0,5Е. Наимено- вание клапана Исполнение DN Диапазон присоедин. давления, МПа Размеры, мм n Потребл. мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН2 1 / 2 Н-0,5 С присо- едини- тельными фланцами PN 16 65 0...0,05 260 185 80 268 86 145 18 4 40 / 20 8,7 (9,0)* 9,4 ВН2 1 / 2 Н-1 0...0,1 283 55 / 27,5 9,2 (9,5)* ВН2 1 / 2 Н-3 0...0,3 298 65 / 32,5 9,5 (9,8)* ВН2 1 / 2 Н-6 0...0,6 11,5 (11,8)* ВН3Н-0,5 80 0...0,05 290 200 296 94 160 8 55 / 27,5 10,3 (10,6)* 9,3 ВН3Н-1 0...0,1 311 65 / 32,5 10,7 (11,0)* ВН3Н-3 0...0,3 100 316 90 / 45 13,0 (13,3)* ВН3Н-6 0...0,6 319 14,0 (14,3)* ВН4Н-0,5 100 0...0,05 314 220 80 322 107 180 55 / 27,5 12,3 (12,6)* 10,9 ВН4Н-1 0...0,1 337 65 / 32,5 12,6 (12,9)* ВН4Н-3 0...0,3 100 342 90 / 45 14,9 (15,2)* ВН4Н-6 0...0,6 347 16,0 (16,3)* * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
