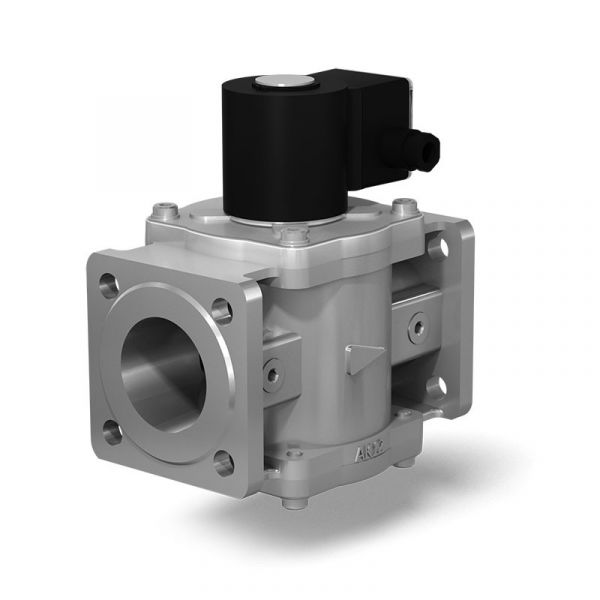

Клапан двухпозиционный фланцевый на DN 15-100

Материал корпуса:  алюминиевые сплавы  АК12ОЧ, АК12ПЧ, легированная сталь   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Номинальный диаметр клапана Давление Частота включений, 1/час, не более Полный ресурс, не менее DN 15-50 до 0,4 МПа 1 000 срабатываний 1 000 000 включений   до 0,6 МПа 300 срабатываний 500 000 включений DN 65-100 до 0,3 МПа  до 0,6 МПа 150 срабатываний     Монтажное положение: для DN 15 - 50 - любое, за исключением, когда электромагнитная катушка рас- полагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН4Н-0,5Е. Клапаны фланцевые на DN 15, 20 Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив-ления L B D K H A D d ВН 1 / 2 Н-4 фл. 15 0...0,4 147 83 65 (80)* 138 35 55 12 25 / 12,5 2,4 (3,0)* 2,9 ВН 1 / 2 Н-6 фл. 0...0,6 167 3,0 (3,2)* ВН 3 / 4 Н-4 фл. 20 0...0,4 138 65 2,4 (3,0)*  6,6  ВН 3 / 4 Н-6 фл. 0...0,6 167 3,0 (3,2)* Клапаны фланцевые на DN 25-100 Наменование клапана   DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН1Н-4 фл. 25 0...0,4 160 95 65 (80)* 193 65 75 11 25 / 12,5 3,5 (4,6)* 6,2 ВН1Н-6 фл. 0...0,6 80 35 / 17,5 4,0 (4,6)* ВН1 1 / 4 Н-1 фл. 32 0...0,1 162 100 65 (80)* 200 67 90 12,5 25 / 12,5 3,7 (4,9)* 11,8 ВН1 1 / 4 Н-3 фл. 0...0,3 80 35 / 17,5 4,5 (5,2)* ВН1 1 / 4 Н-6 фл. 0...0,6 ВН1 1 / 2 Н-1 фл. 40 0...0,1 108 65 (80)* 210 75 100 25 / 12,5 4,4 (5,6)* 9,1 ВН1 1 / 2 Н-2 фл. 0...0,2 80 5,2 (5,9)* ВН1 1 / 2 Н-3 фл. 0...0,3 35 / 17,5 ВН1 1 / 2 Н-6 фл. 0...0,6 230 40 / 20 5,3 (6,0)* ВН2Н-1 фл. 50 0...0,1 187 118 65 (80)* 212 77 110 14 25 / 12,5 4,7 (5,9)* 11,6 ВН2Н-2 фл. 0...0,2 80 5,5 (6,0)* ВН2Н-3 фл. 0...0,3 35 / 17,5 ВН2Н-6 фл. 0...0,6 232 40 / 20 5,9 (6,4)* ВН2 1 / 2 Н-0,5 65 0...0,05 235 144 80 268 86 130 8,2 (8,5)* 9,4 ВН2 1 / 2 Н-1 0...0,1 283 55 / 27,5 8,7 (9,0)* ВН2 1 / 2 Н-3 0...0,3 298 65 / 32,5 9,0 (9,3)* ВН2 1 / 2 Н-6 0...0,6 11,0 (11,3)* ВН3Н-0,5 80 0...0,05 258 168 296 94 150 18 55 / 27,5 9,8 (10,1)* 9,3 ВН3Н-1 0...0,1 311 65 / 32,5 10,2 (10,5)* ВН3Н-3 0...0,3 100 316 90 / 45 12,5 (12,8)* ВН3Н-6 0...0,6 319 13,5 (13,8)* ВН4Н-0,5 100 0...0,05 278 183 80 322 107 170 55 / 27,5 11,8 (12,1)* 10,9 ВН4Н-1 0...0,1 337 65 / 32,5 12,1 (12,4)* ВН4Н-3 0...0,3 100 342 90 / 45 14,4 (14,7)* ВН4Н-6 0...0,6 345 15,5 (15,8)* * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
