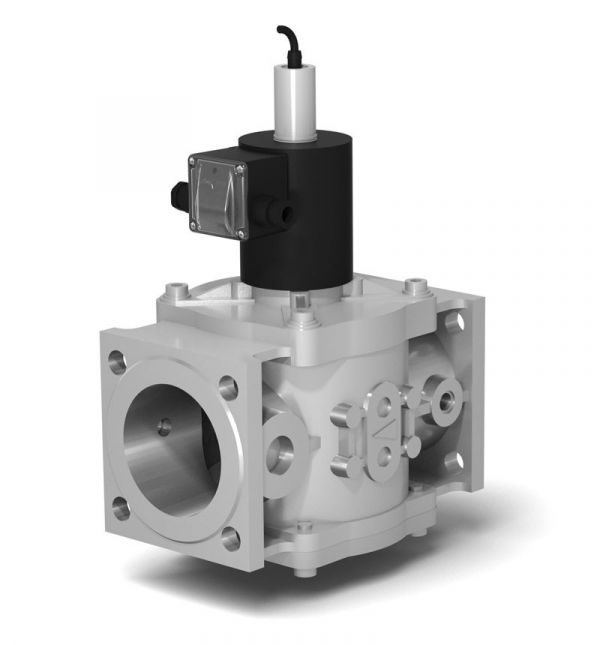

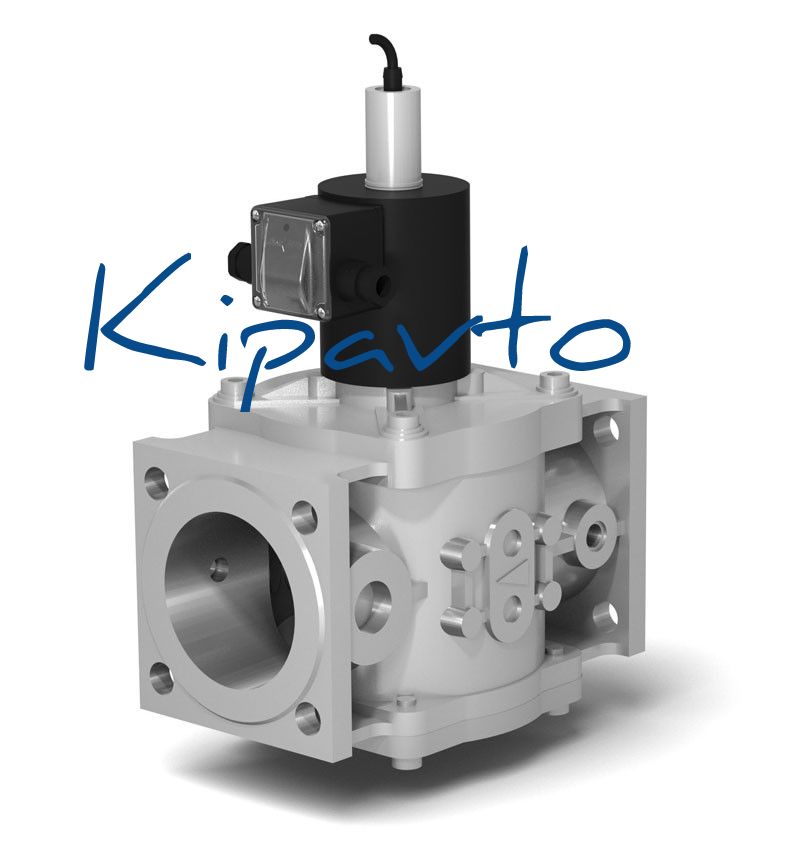

Клапан двухпозиционный фланцевый с датчиком положения на DN 15-100

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты:  общепромышленное исполнение - IP65;  взрывозащищенное исполнение - IP67.    Номинальный диаметр клапана Давление Частота включений, 1/час, не более Полный ресурс, не менее DN 15-50 до 0,4 МПа 1 000 срабатываний 1 000 000 включений   до 0,6 МПа 300 срабатываний 500 000 включений DN 65-100 до 0,3 МПа  до 0,6 МПа 150 срабатываний   Напряжение питания датчика положения: 10...30 В постоянного тока Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68   Монтажное положение: для DN 15 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже продольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения  необходимо  добавить букву «E». Пример обозначения: ВН2 1 / 2 Н-6ПЕ.  Клапаны на DN 15, 20 фланцевые с датчиком положения   Наименование клапана  DN  Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН 1 / 2 Н-4П фл. 25 0...0,4  147   83  65  (80*)   225   35   55   12  25 / 12,5 2,7 (3,3)* 2,9 ВН 1 / 2 Н-6П фл. 0...0,6 254  3,3 (3,5)*  ВН 3 / 4 Н-4П фл. 0...0,4 225 65  2,7 (3,3)*   6,6  ВН 3 / 4 Н-6П фл. 0...0,6 254 3,3 (3,5)*   Клапаны на DN 25-100 фланцевые с датчиком положения Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив-ления L B D K H A D d ВН1Н-4П фл. 25 0...0,4 160 95 65 (80)* 290 65 75 11 25 / 12,5 3,8 (4,9)* 6,2 ВН1Н-6П фл. 0...0,6 80 35 / 17,5 4,3 (4,9)* ВН1 1 / 4 Н-1П фл. 32 0...0,1 162 100 65 (80)* 298 67 90 12,5 25 / 12,5 4,0 (5,2)* 11,8 ВН1 1 / 4 Н-3П фл. 0...0,3 80 35 / 17,5 4,8 (5,5)* ВН1 1 / 4 Н-6П фл. 0...0,6 ВН1 1 / 2 Н-1П фл. 40 0...0,1 108 65 (80)* 308 75 100 25 / 12,5 4,6 (5,8)* 9,1 ВН1 1 / 2 Н-2П фл. 0...0,2 80 5,4 (6,1)* ВН1 1 / 2 Н-3П фл. 0...0,3 35 / 17,5 ВН1 1 / 2 Н-6П фл. 0...0,6 330 40 / 20 5,6 (6,3)* ВН2Н-1П фл. 50 0...0,1 187 118 65 (80)* 310 77 110 14 25 / 12,5 4,9 (6,1)* 11,6 ВН2Н-2П фл. 0...0,2 80 5,7 (6,4)* ВН2Н-3П фл. 0...0,3 35 / 17,5 ВН2Н-6П фл. 0...0,6 332 40 / 20 6,2 (6,6)* ВН2 1 / 2 Н-0,5П 65 0...0,05 235 144 80 345 86 130 8,5 (8,8)* 9,4 ВН2 1 / 2 Н-1П 0...0,1 360 55 / 27,5 9,0 (9,3)* ВН2 1 / 2 Н-3П 0...0,3 375 65 / 32,5 9,3 (9,6)* ВН2 1 / 2 Н-6П 0...0,6 398 11,3 (11,6)* ВН3Н-0,5П 80 0...0,05 258 168 374 94 150 18 55 / 27,5 10,1 (10,4)* 9,3 ВН3Н-1П 0...0,1 389 65 / 32,5 10,5 (10,8)* ВН3Н-3П 0...0,3 100 394 90 / 45 12,8 (13,1)* ВН3Н-6П 0...0,6 419 13,8 (14,1)* ВН4Н-0,5П 100 0...0,05 278 183 80 400 107 170 55 / 27,5 12,1 (12,4)* 10,9 ВН4Н-1П 0...0,1 415 65 / 32,5 12,4 (12,7)* ВН4Н-3П 0...0,3 100 420 90 / 45 14,7 (15,0)* ВН4Н-6П 0...0,6 445 15,8 (16,1)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
