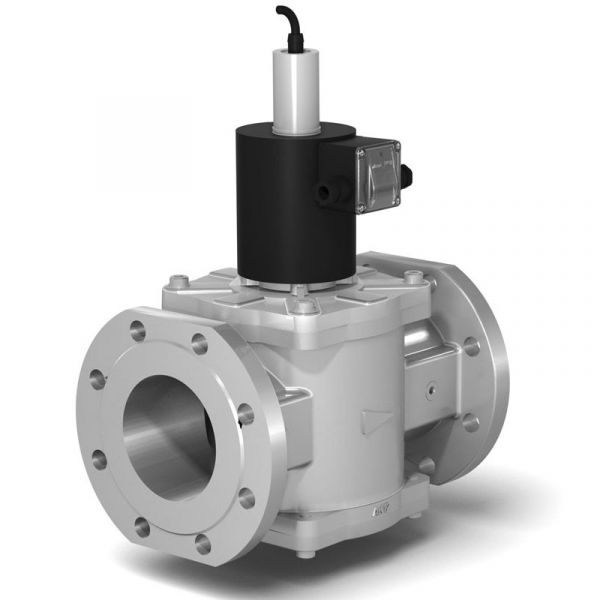

Клапан двухпозиционный фланцевый с датчиком положения на DN 65-100 (с присоединительными фланцами PN 16)

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты:  общепромышленное исполнение - IP65;  взрывозащищенное исполнение - IP67.    Частота включений, 1/час, не более: для исполнений до 0,3 МПа - 300 срабатываний; для исполнений на 0,6 МПа - 150 срабатываний.   Полный ресурс, не менее:  500 000 включений. Напряжение питания датчика положения: 10...30 В постоянного тока Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68   Монтажное положение:  на горизонтальном трубопроводе (катушкой вверх).   Пример обозначения электромагнитного двухпозиционного клапана номинальным диаметром DN 100 (4 дюйма), на рабочее давление 0,3 МПа, с датчиком положения, исполнение с присоединительными фланцами PN 16 бар, напряжение питания 220 В, 50 Гц, вид климатического исполнения У3.1:   Клапан ВН4Н-3П (исполнение: с присоединительными фланцами PN16 бар), 220 В, 50 Гц, У3.1.   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения  необходимо  добавить букву «E». Пример обозначения: ВН4 Н-3ПЕ. Наимено- вание клапана  Испол- нение   DN  Диапазон присоедин. давления, МПа Размеры, мм  n  Потребл. мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления  L   B  D K H  A   D   d  ВН2 1 / 2 Н-0,5П С присо- едини- тельными фланцами PN 16 65 0...0,05  260   185   80   345   86   145   18  4 40 / 20 9,0 (9,3)* 9,4 ВН2 1 / 2 Н-1П 0...0,1  360  55 / 27,5 9,5 (9,8)* ВН2 1 / 2 Н-3П  0...0,3  375  65 / 32,5 9,8 (10,1)* ВН2 1 / 2 Н-6П  0...0,6 11,8 (12,1)* ВН3Н-0,5П 80  0...0,05  290  200 374 94 160 8 55 / 27,5  10,6 (10,9)* 9,3 ВН3Н-1П 0...0,1 389 65 / 32,5 11,0 (11,3)* ВН3Н-3П 0...0,3 100 394 90 / 45 13,3 (13,6)* ВН3Н-6П 0...0,6 419 14,3 (14,6)* ВН4Н-0,5П 100 0...0,05  314 220 80 400 107 180  55 / 27,5 12,6 (12,9)* 10,9 ВН4Н-1П  0...0,1 415  65 / 32,5 12,9 (13,2)* ВН4Н-3П  0...0,3 100 422  90 / 45 15,2 (15,5)* ВН4Н-6П  0...0,6 445 16,3 (16,6)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
