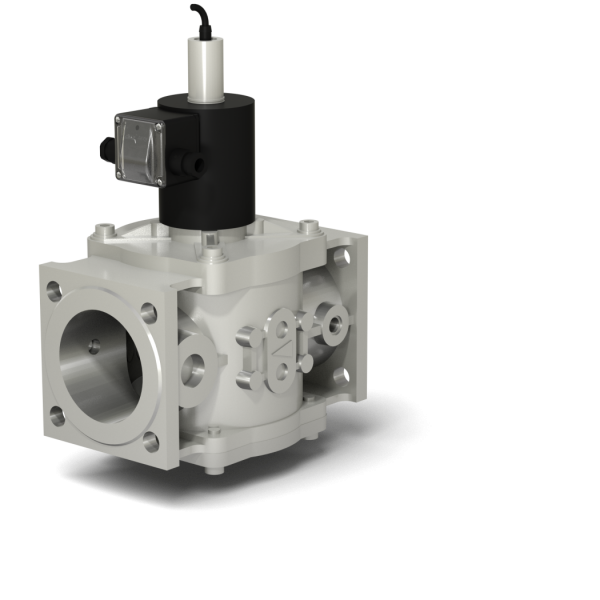

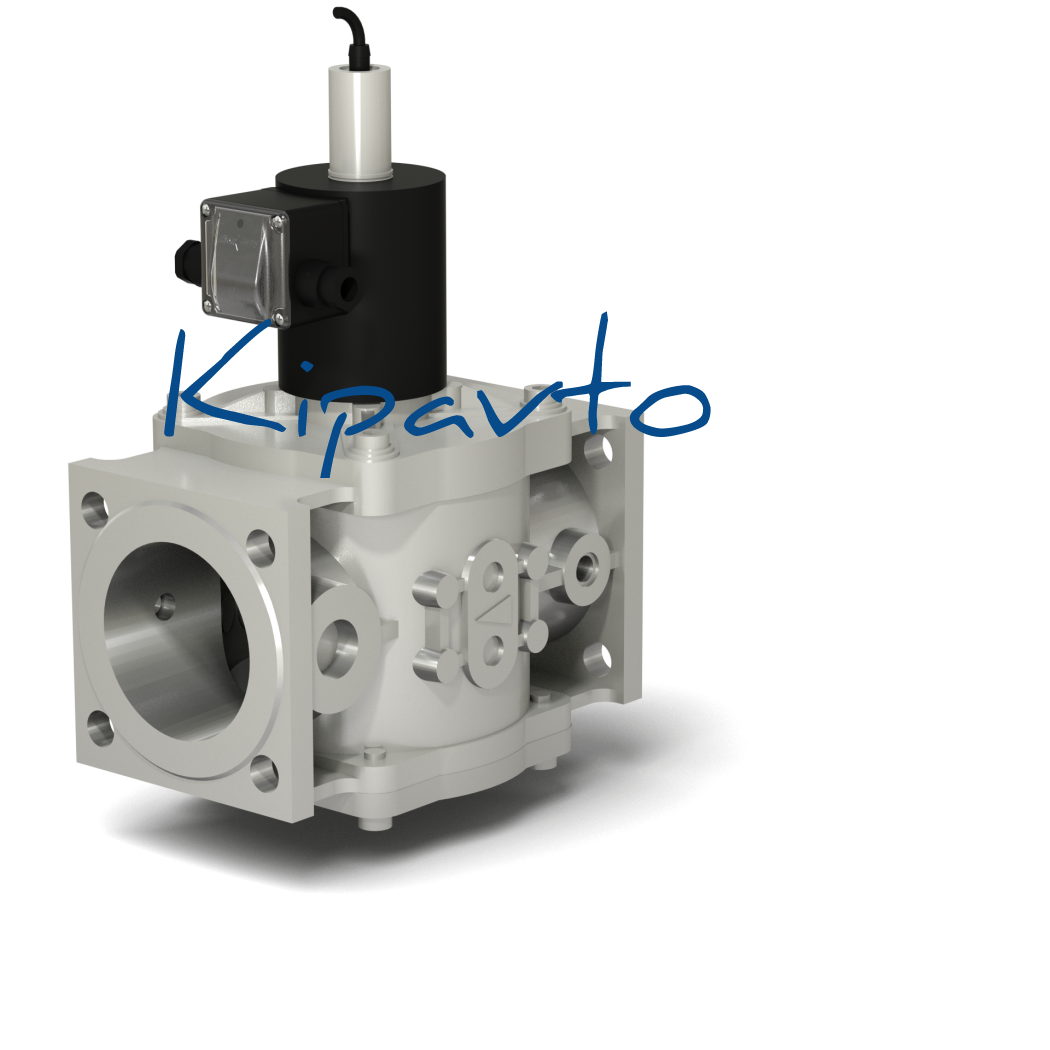

Двухпозиционный фланцевый с ручным регулятором расхода и датчиком положения на DN 15-100

Материал корпуса:   алюминиевые сплавы  АК12ОЧ, АК12ПЧ, легированная сталь   Климатическое исполнение: У3.1 (-30...+40  О С); У2 (-45...+40  О С); УХЛ2 (-60...+40  О С); УХЛ1 (-60...+40  О С) - только для взрывозащищенного исполнения.   Степень защиты: общепромышленное исполнение - IP65; взрывозащищенное исполнение - IP67.   Частота включений, 1/час, не более: 1000 срабатываний (для DN 15 - 50); 300 срабатываний (для DN 65 - 100).   Полный ресурс, не менее: 1 000 000 включений (для DN 15 - 50); 500 000 включений (для DN 65 - 100).   Тип датчика:   индуктивный (выходной ключ датчика открывается при срабатывании клапана), степень защиты - IP68 Напряжение питания датчика положения:   10...30 В постоянного тока   Монтажное положение: для DN 15 - 50 - любое, за исключением, когда электромагнитная катушка располагается ниже про- дольной оси клапана; для DN 65 - 100 - на горизонтальном трубопроводе (катушкой вверх).   В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.   В случае заказа клапана во взрывозащищенном исполнении (ЕxmcIIT4Gc) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН2Н-1КПЕ фл.  Клапаны на DN 15, 20 фланцевые с ручным регулятором расхода и датчиком положения Наименование клапана  DN  Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН 1 / 2 Н-4КП фл. 15 0...0,4  147   83  65  (80)*   225   35   55   12  25 / 12,5 2,7 (3,3)* 2,9 ВН 3 / 4 Н-4КП фл. 20 65 6,6   Клапаны на DN 25-100 фланцевые с ручным регулятором расхода и датчиком положения Наименование клапана DN Диапазон присоедин. давления, МПа Размеры, мм Потребляемая мощность, Вт, не более** Масса, кг Коэффи- циент сопротив- ления L B D K H A D d ВН1Н-4КП фл. 25 0...0,4 160 95 65 (80)* 290 65 75 11 25 / 12,5 3,8 (4,9)* 6,2 ВН1 1 / 4 Н-1КП фл. 32 0...0,1 162 100 298 67 90 12,5 4,0 (5,2)* 11,8 ВН1 1 / 4 Н-3КП фл. 0...0,3 80 35 / 17,5 4,8 (5,5)* ВН1 1 / 2 Н-1КП фл. 40 0...0,1 108 65 (80)* 308 75 100 25 / 12,5 4,6 (5,8)* 9,1 ВН1 1 / 2 Н-2КП фл. 0...0,2 80 5,4 (6,1)* ВН1 1 / 2 Н-3КП фл. 0...0,3 35 / 17,5 ВН2Н-1КП фл. 50 0...0,1 187 118 65 (80)* 310 77 110 14 25 / 12,5 4,9 (6,1)* 11,6 ВН2Н-2КП фл. 0...0,2 80 5,7 (6,4)* ВН2Н-3КП фл. 0...0,3 35 / 17,5 ВН2 1 / 2 Н-0,5КП 65 0...0,05 235 144 80 345 86 130 40 / 20 8,8 (9,1)* 9,4 ВН2 1 / 2 Н-1КП 0...0,1 368 94 55 / 27,5 9,3 (9,6)* ВН2 1 / 2 Н-3КП 0...0,3 383 65 / 32,5 9,6 (9,9)* ВН3Н-0,5КП 80 0...0,05 258 168 374 94 150 18 55 / 27,5 10,4 (10,7)* 9,3 ВН3Н-1КП 0...0,1 394 99 65 / 32,5 10,8 (11,1)* ВН3Н-3КП 0...0,3 100 399 90 / 45 13,1 (13,4)* ВН4Н-0,5КП 100 0...0,05 278 183 80 400 107 170 55 / 27,5 12,4 (12,7)* 10,9 ВН4Н-1КП 0...0,1 420 112 65 / 32,5 12,7 (13,0)* ВН4Н-3КП 0...0,6 425 90 / 45 15,0 (15,3)*   * Для взрывозащищенного исполнения клапана; ** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
