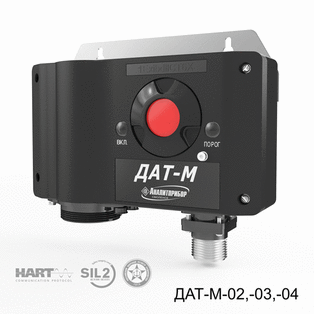

Датчики-сигнализаторы термохимические ДАТ-М

    Предназначены для контроля довзрывоопасных концентраций суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок. Область применения: 01. На буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа; 02. В резервуарах хранения нефти и нефтепродуктов; 03. На предприятиях химической и металлургической промышленности; 04. На лакокрасочных производствах, производствах удобрений и пластмасс; 05. На предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных; 06. Для применения в условиях крайнего Севера и Арктики. Тип сигнализаторов – стационарные, автоматические, одноканальные. Принцип действия – термохимический. Способ забора пробы - диффузионный или принудительный, за счет избыточного давления в точке отбора. Материал корпуса  - угленаполненный полиамид / алюминий / нержавеющая сталь. Основные технические характеристики Характеристики Значения Примечание Определяемые газы до 143 горючих веществ, образующих газо- и паровоздушные смеси, в том числе и сложные углеводороды полный перечень контролируемых веществ см.  Приложение А Пределы допускаемой основной  абсолютной погрешности  сигнализаторов по поверочному  компоненту, не более, % НКПР ± 5,0   Диапазон показаний, % НКПР 0-60 по токовому выходу (кроме сигнализаторов ДАТ-М-02/-03/-04/-06/ -06Г)   0-70 по токовому выходу для ДАТ-М-02/-03/-04   0-100 по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН Маркировка взрывозащиты /степень защиты корпуса 1ExibdIIСT6X /1ExibdIIВT6X IP 54 ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04   1ExdIICT6 IP66 все модификации  ДАТ-М-05, ДАТ-М-06 Напряжение питания 10-24 10-16 10-32 ДАТ-М-01/-03 ДАТ-М-02/-04 ДАТ-М-05/-06 всех исполнений Время срабатывания сигнализации, с 15 20 по метану по гексану Габаритные размеры сигнализаторов,  мм, не более 180х60х155 190х130х250 ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 все модификации ДАТ-М-05, ДАТ-М-06 Масса сигнализаторов, кг, не более 1,5 4 6,5 ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 ДАТ-М-05/-06 для исполнений в алюминии  ДАТ-М-05/-06 для исполнений в нерж. стали Для питания датчиков-сигнализаторов ДАТ-М используются вторичные блоки питания и связи БПС-21М. По дополнительному заказу датчики ДАТ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку). Смотреть перечень кабельных вводов для датчиков ДАТ-М. Скачать сертификат на кабельные вводы серии ВК-С-ВЭЛ производства ОАО "ВЭЛАН". Материал корпуса:   - ДАТ-М-01 ...-04 - угленаполненный полиамид;  - ДАТ-М-05,-06 - алюминий или нержавеющая сталь (по заказу).  Исполнения сигнализаторов Наименование Поверочный компонент Диапазон измерений Тип выходного сигнала Вид взрывозащиты Рабочая температура, о С материал корпуса – угленаполненный полиамид ДАТ-М-01 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -40 до +50 ДАТ-М-02 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50 ДАТ-М-03 метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50 ДАТ-М-04* метан 0–50 4–20 мА 1ExibdIIСT6X/1ExibdIIВT6X от -60 до +50 материал корпуса – алюминий / нержавеющая сталь (определяется  при заказе) ДАТ-М-05 метан 0–50 4–20 мА 1ExdIICT6 от -40 до +50 ДАТ-М-05Х метан 0–50 4–20 мА, HART 1ExdIICT6 от -40 до +50 ДАТ-М-05ХН метан 0–50 4–20 мА, HART 1ExdIICT6 от -60 до +50 ДАТ-М-05Г гексан 0–50 4–20 мА 1ExdIICT6 от -40 до +50 ДАТ-М-05ГХ гексан 0–50 4–20 мА, HART 1ExdIICT6 от -40 до +50 ДАТ-М-05ГХН гексан 0–50 4–20 мА, HART 1ExdIICT6 от -60 до +50 ДАТ-М-06 метан 0–50 RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ТР метан 0–50 4–20 мА,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ТРХ метан 0–50 4–20 мА, HART,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ТРХН метан 0–50 4–20 мА, HART,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -60 до +50 ДАТ-М-06Г гексан 0–50 RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ГТР гексан 0–50 4–20 мА,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ГТРХ гексан 0–50 4–20 мА, HART,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -40 до +50 ДАТ-М-06ГТРХН гексан 0–50 4–20 мА, HART,  реле (250В; 1,0А)**, RS485 1ExdIICT6 от -60 до +50 * - поставляются на замену датчиков ДАТ для совместной работы со снятыми с производства БПС-21; ** - «сухой контакт» реле «ПОРОГ 1, ПОРОГ 2, ОТКАЗ» - нормально разомкнутый, по заказу возможно изготовление «сухих контактов» реле - нормально замкнутых. Отличительные особенности - широкий диапазон рабочих температур (от -60 до +50 С°); - применение в условиях Крайнего Севера; - наличие аналоговых, релейных и цифровых, HART-выходов; - межповерочный интервал - 1 год; - большой перечень контролируемых веществ (Приложение А); - возможность установления значений порогов срабатывания сигнализации потребителем; - установка в сигнализаторах сенсоров собственного производства. Техническая информация Техническое описание на датчики-сигнализаторы ДАТ-М Руководство по эксплуатации на датчики-сигнализаторы ДАТ-М Монтажный чертеж на датчики-сигнализаторы ДАТ-М Перечень контролируемых горючих веществ датчиками-сигнализаторами ДАТ-М Запасные инструменты и принадлежности (ЗИП) к датчику-сигнализатору ДАТ-М Методика поверки для датчиков-сигнализаторов ДАТ-М Скачать опросный лист для подбора датчиков-сигнализаторов ДАТ-М Сертификаты
