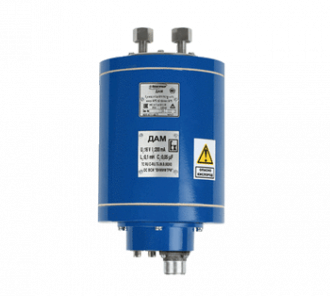

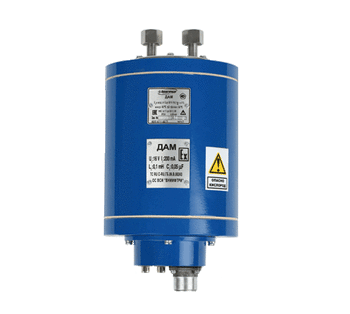

ДАМ - датчики-газоанализаторы термомагнитные

    Предназначены для автоматического измерения концентрации одного компонента (кислорода, водорода, диоксида углерода, дейтерия) в воздухе рабочей зоны помещений и наружных установок. Область применения:   01. Системы контроля технологических процессов энергетики, нефтехимической, химической отрасли; 02. Система контроля атмосферы промышленных объектов повышенной опасности СКАПО и совместно с БПС-21М.   Принцип действия - термомагнитный или термокондуктометрический. Тип газоанализаторов - стационарный. Рабочее положение вертикальное - датчиком вверх.   Основные технические характеристики Обозначение Определяемый компонент Диапазон   измерений,  объемная доля, % Состав анализируемой среды ИБЯЛ.407111.002-03  O 2 0 – 2 кислород - аргон -04  O 2 0 – 5 кислород - азот -05  O 2 0 – 5 кислород - азот -06  O 2 0 – 10 кислород - азот -07  O 2 0 –  30 кислород - азот -08  O 2 0 – 50 кислород - азот -09  O 2 15 – 30 кислород - азот -10  O 2 0 – 2 кислород - дымовой газ * -11  O 2 0 – 5 кислород - дымовой газ * -12  O 2 0 – 5 кислород - дымовой газ * -13  O 2 0 – 10 кислород - дымовой газ * -14  O 2 0,0 – 10 кислород - дымовой газ * -15  O 2 0,0 – 21 кислород - воздух -16  O 2 0,0 – 30 кислород - воздух -17  O 2 0 – 10 кислород - ацетилен -18  Н 2 0 – 1 водород - азот -19  Н 2 0 – 2 водород - азот -20  Н 2 0 – 3 водород - азот -21  Н 2 60 – 100 водород - азот -22  Н 2 0 – 1 водород - воздух -23  Н 2 0 – 2 водород - воздух -24  Н 2 0 – 3 водород - воздух -25  Н 2 0 – 1 водород - кислород -26  Н 2 0 – 2 водород - кислород -27  Н 2 0 – 3 водород - кислород -28  Н 2 50 – 100 водород - углеводороды -29  Н 2 70 – 100 водород - углеводороды -30  O 2 0 – 1 кислород - водород -31  O 2 0 – 2 кислород - водород -32  O 2 0 – 3 кислород - водород -33   СO 2 0 – 10 диоксид углерода - азот -34  СO 2 0 – 20 диоксид углерода - азот -35  СO 2 0 – 40 диоксид углерода - азот -36  СO 2 30 – 50 диоксид углерода - азот -37  СO 2 40 – 100 диоксид углерода - азот -38  O 2 0 – 1 кислород - дейтерий -39  O 2 0 – 3 кислород - дейтерий -40  дейтерий 0 – 1 дейтерий - кислород -41  дейтерий 0 – 3 дейтерий - кислород -42  O 2 0 – 2 кислород - дымовой газ** -43  O 2 0 – 5 кислород - дымовой газ** -44  O 2 0 – 10 кислород - дымовой газ** -45  O 2 0 – 5 кислород - дымовой газ** -46  O 2 0 – 10 кислород - дымовой газ** -47  Н 2 80 – 100 водород - азот -48  Н 2 90 – 100 водород - азот -49  Н 2 95 - 100 водород - азот Примечания * – определяется при заказе газоанализатора. ** – состав дымовых газов (для твердого и жидкого топлива): объемная доля водорода – до 1 %; объемная доля метана – до 1 %; объемная доля диоксида углерода – до 25 %; азот – остальное. *** – состав дымовых газов (для газообразного топлива): объемная доля водорода – до 1 %; объемная доля метана – до 1 %; объемная доля диоксида углерода от 7 до 13 %; азот – остальное. Модификации ИБЯЛ.407111. 002, -47..-49 могут использjdfnmcz для контроля чистоты водорода в генераторах.   Технические характеристики газоанализаторов ДАМ Характеристики Значение Примечание  Принцип действия термомагнитный термокондуктометрический - исполнения ИБЯЛ.407111.002, -01 … -17, -42 … -46 - исполнения ИБЯЛ.407111.002-18 … -41, -47 … -49  Выходные сигналы токовый выход 4 - 20 мА RS-485, протокол связи MODBUS-RTU - кроме ДАМ ИБЯЛ.407111.002, -01, -02) - только для ДАМ ИБЯЛ.407111.002 -03...-49)  Маркировка взрывозащиты 1Exd[ib]IICT6X    Степень пылевлагозащиты IP54   Габаритные размеры датчиков, не  более, мм 165х130х280    Масса датчиков, не более, кг 5,0     Техническая информация Техническое описание на датчики-газоанализаторы ДАМ Монтажный чертеж на датчики-газоанализаторы ДАМ Руководство по эксплуатации на датчики-газоанализаторы ДАМ_ИБЯЛ.407111.002-03 Методика поверки на датчики-газоанализаторы ДАМ Запасные инструменты и принадлежности (ЗИП) на датчики ДАМ Присоединительный штуцер для принудительного забора пробы Сертификаты
