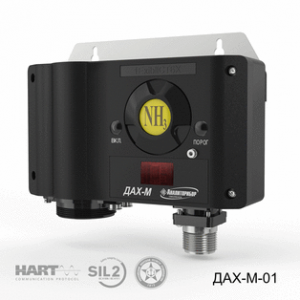

Датчик загазованности электрохимический ДАХ-М

Предназначены для непрерывного автоматического измерения в воздухе рабочей зоны массовой концентрации одного из вредных веществ: оксида углерода (CO), сероводорода (H 2 S), диоксида серы (SO 2 ), водорода хлористого (HCl), хлора (Cl 2 ), диоксида азота (NO 2 ), аммиака (NH 3 ), амила (АТ, тетраоксид азота N 2 O 4 ), одоранта (RSH), а также объемной доли кислорода (O 2 ) в воздухе рабочей зоны и в технологических средах, содержащих углеводороды.   Область применения газоанализаторов – контроль параметров воздуха рабочей зоны химических, нефтехимических и нефтеперерабатывающих, газовых  производств, других отраслей промышленности. Для применения в условиях крайнего Севера и Арктики.   Принцип действия   –  электрохимический. Тип газоанализатора – стационарный. Материал корпуса - угленаполненный полиамид / алюминий / нержавеющая сталь.   Основные технические характеристики Исполнение газоанализатора Цифровая индикация Тип выходного сигнала Взрывозащита Температура,  о С Подключение датчиков материал корпуса – угленаполненный полиамид ДАХ-М-01 + 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи ДАХ-М-03 - 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи ДАХ-М-04* - 4–20 мА 1ExibIICT6X  -40 /+50 3-проводная линия связи материал корпуса – алюминий / нержавеющая сталь (определяется при заказе) ДАХ-М-05 + 4–20 мА 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи ДАХ-М-05Х + 4–20 мА, HART 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи ДАХ-М-05ХН + 4–20 мА, HART 1Exd[ib]IICT6X  -60 /+50 3-, 4-проводная линия связи ДАХ-М-06 + RS485 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи ДАХ-М-06ТР + 4–20 мА, RS485,  реле (250В; 1,0А)** 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи ДАХ-М-06ТРХ + 4–20 мА, RS485, HART,  реле (250В; 1,0А)** 1Exd[ib]IICT6X  -40 /+50 3-, 4-проводная линия связи ДАХ-М-06ТРХН + 4–20 мА, RS485, HART,  реле (250В; 1,0А)** 1Exd[ib]IICT6X  -60 /+50 3-, 4-проводная линия связи материал корпуса – алюминий ДАХ-М-07 - 4–20 мА 0ExiaIICT6X  -40 /+50 2-проводная линия связи ДАХ-М-07Н - 4–20 мА 0ExiaIICT6X  -60 /+50 2-проводная линия связи   Диапазоны измерений Условное наименование Физическая величина Диапазон   измерений Значения порогов   сигнализации ПОРОГ1   ПОРОГ2  ДАХ-М-ХХ-СО-200 мг/м 3 от 0 до 200 20 100  ДАХ-М-ХХ-СО-1500 мг/м 3 от 0 до 1500 100 500  ДАХ-М-ХХ-H 2 S-40 мг/м 3 от 0 до 40 10 40  ДАХ-М-ХХ-SO 2  -20 мг/м 3 от 0 до 20 10 20  ДАХ-М-ХХ-Сl 2 -25 мг/м 3 от 0 до 25 1 5  ДАХ-М-ХХ-Сl 2 -50 мг/м 3 от 0 до 50 5 10  ДАХ-М-ХХ-NH 3 -600 мг/м 3 от 0 до 600 20 100  ДАХ-М-ХХ-NH 3 -2000 мг/м 3 от 0 до 2000 100 500  ДАХ-М-ХХ-NO 2 -10 мг/м 3 от 0 до 10 2 10  ДАХ-М-ХХ-HCl-30 мг/м 3 от 0 до 30 5 25  ДАХ-М-ХХ-RSH-5 мг/м 3 от 0 до 5 1 4  ДАХ-М-ХХ-N 2 O 4 -20 мг/м 3 от 0 до 20 5 10  ДАХ-М-ХХ-NO-100 об. доля, млн -1 от 0 до 100 10 20  ДАХ-М-ХХ-NO-200 мг/м 3 от 0 до 200 20 100  ДАХ-М-ХХ-O 2 -30 об. доля, % от 0 до 30 23 18  ДАХ-М-06-O 2 -25 об. доля, % от 0 до 25 23 18  ДАХ-М-ХХ-O 2 -10 об. доля, % от 0 до 10 2 4 Примечания 01. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-RSH-5 является этилмеркаптан (C 2 H 5 SH); 02. Поверочным компонентом газоанализаторов ДАХ-М-ХХ-N 2 O 4 -20 является диоксид азота (NO 2 ); 03. Диапазон показаний газоанализаторов ДАХ-М-ХХ-NO 2 -10 по цифровому индикатору и цифровому каналу связи – от 0 до 20 мг/м 3 . С ноября 2018 г. ФГУП «СПО «Аналитприбор» выпускает датчики-газоанализаторы ДАХ-М электрохимические для контроля предельно допустимых концентраций следующих веществ:   Контролируемое вещество ПДК, мг/м 3 Диапазон измерений, мг/м 3 Метанол (СН 3 ОН) 5 0–500 Формальдегид (НСНО) 0,5 0-10  Этилен (С 2 Н 4 ) 100 0-250 Оксид этилена (C 2 H 4 O) 1 0-08 Для питания датчиков-газоанализаторов ДАХ-М используются вторичные блоки питания и связи БПС-21М. По дополнительному заказу датчики ДАХ-М поставляются с комплектом кабельного ввода (под бронированный кабель, под металлорукав, под трубную проводку).  Смотреть перечень кабельных вводов для датчиков ДАХ-М. Скачать сертификат на кабельные вводы серии ВК-С-ВЭЛ производства ОАО "ВЭЛАН".   Техническая информация Техническое описание на датчики-газоанализаторы ДАХ-М Техническое описание на ДАХ-М (контроль амила) Руководство по эксплуатации на датчики-газоанализаторы ДАХ-М Руководство по эксплуатации на датчики-газоанализаторы ДАХ-М часть2 Руководство по эксплуатации на датчики-газоанализаторы ДАХ-М часть4 Методика поверки на датчики-газоанализаторы ДАХ-М Запасные инструменты и принадлежности (ЗИП) к датчикам-газоанализаторам ДАХ-М Монтажный чертеж и схемы подключения датчиков-газоанализаторов ДАХ-М Скачать опросный лист для подбора датчиков-газоанализаторов ДАХ-М Сертификаты
