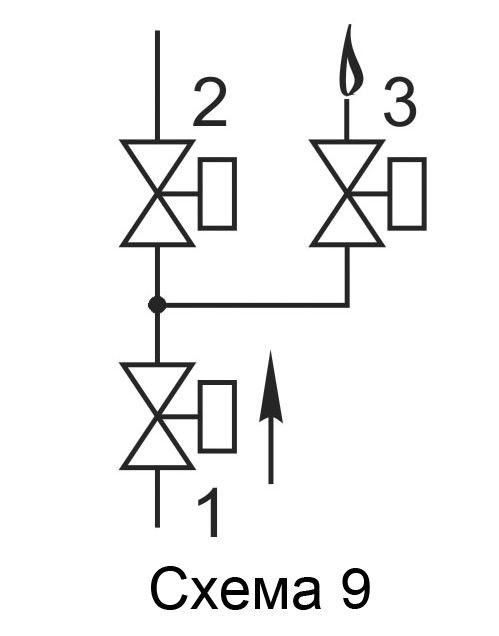

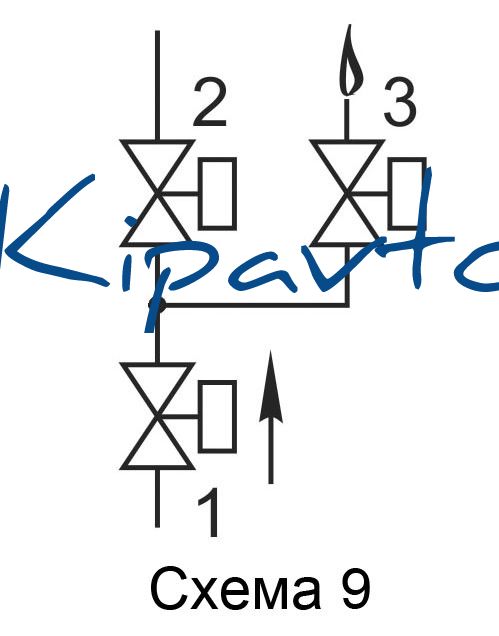

Блок электромагнитных клапанов (схема 9)

  Блок состоит из следующих основных  узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 ; - клапана запальной горелки 3 .   Клапан запальной горелки может располагаться  справа или  слева по ходу газа. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2 ; - клапана запальной горелки 3 .   Клапан запальной горелки может располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-3-52 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 Н-1 (П)  3) ВН 1 / 2 Н-4 (П)  320  225 210 75 28,5 105 165 10,8  C2Н-3-53 ...  50 2  1) ВН2Н-1 (К, П)  2) ВН2Н-1 (П)  3) ВН 1 / 2 Н-4 (П) 374 235 212 77 34,5 118 170 11,4  C2 1 / 2 Н-3-54 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5* (П)  3) ВН 1 / 2 Н-4 (П) 470 255 270 86 42,5 150 185 18,3  C3Н-3-55 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5* (П)  3) ВН 1 / 2 Н-4 (П) 516 265 300 95 39 180 190 21,5  C4Н-3-56 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5* (П)  3) ВН 1 / 2 Н-4 (П) 556 285 325 110 41,5 195 200 25,5
