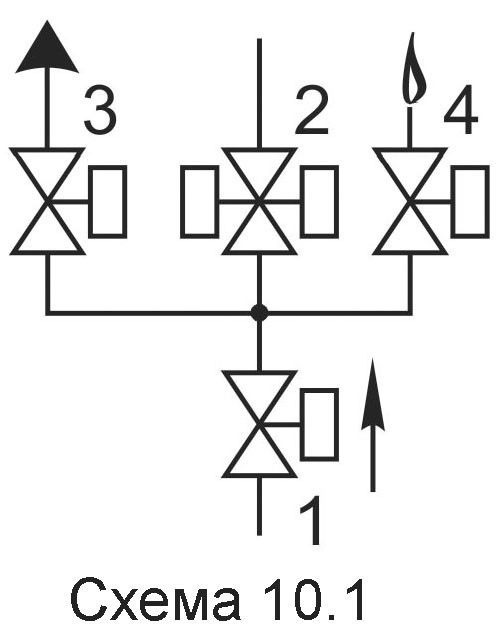

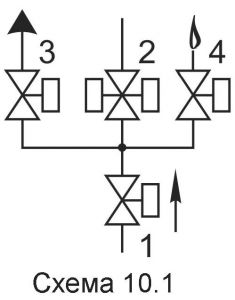

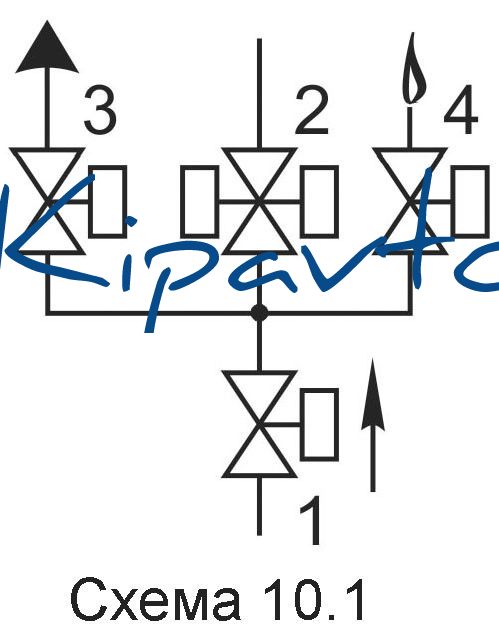

Блок электромагнитных клапанов (схема 10.1)

Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности; -    клапана запальной горелки. Клапан свечи безопасности может располагаться слева по ходу газа или справа. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации           Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3; - клапана запальной горелки 4.   Клапан свечи безопасности может располагаться: - слева по ходу (рис. 1, 3, 5); - справа по ходу газа (рис. 2, 4, 6).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более Номер рис. мм дюймы L B H A L1 L2 B1 C1 1 / 2 Н-4-57 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-0,2 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  320   330  307  170   28,5  105  165  15,0 1, 2 C2Н-4-59 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-0,2 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 374 340 34,5 118 170 15,7 C1 1 / 2 Н-4-58 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 320 330 210 75 28,5 105 125 16,5 3, 4, 5, 6 C2Н-4-60 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П) 347 340 212 77 34,5 118 130 18,0
