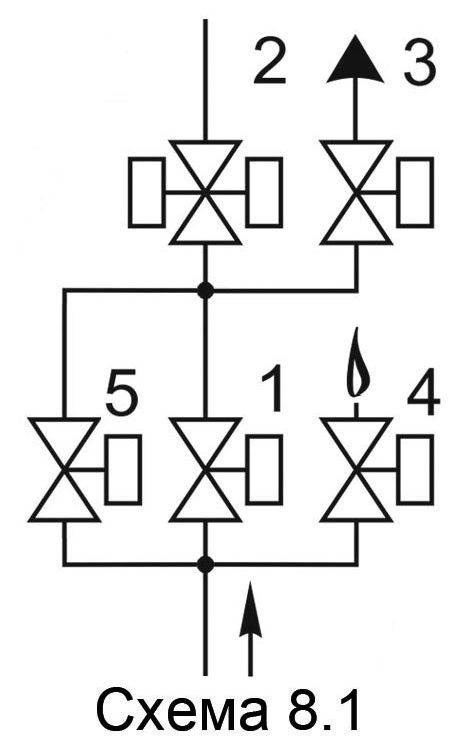

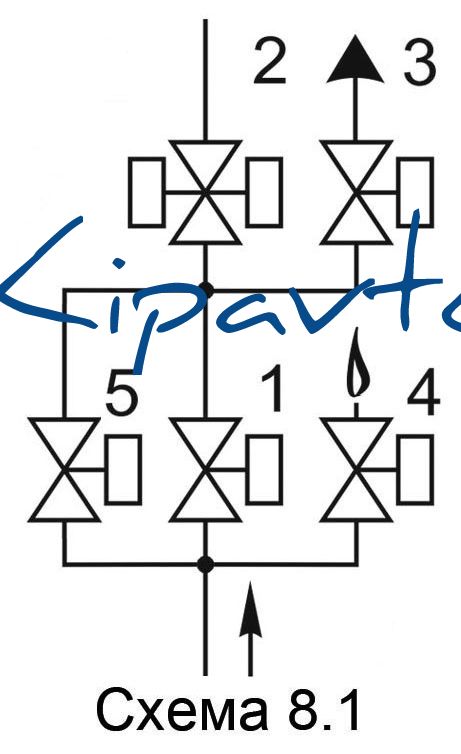

Блок электромагнитных клапанов (схема 8.1)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности; -    клапана запальной горелки; -    клапана контроля плотности. Клапаны свечи безопасности и запальной горелки могут располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3; - клапана запальной горелки 4; - клапана контроля плотности 5.   Клапаны свечи безопасности и запальной горелки могут располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C1 1 / 2 Н-5-36 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  5) ВН 3 / 4 НБ-4 (П) 320  315 210 75 28,5 105 165 19,2  C2Н-5-37 ...  50 2  1) ВН2Н-1 (К, П)  2) ВН2В-1 (П)  3) ВФ 3 / 4 Н-4 (П)  4) ВН 1 / 2 Н-4 (П)  5) ВН 3 / 4 НБ-4 (П) 325 212 77 170 20,7
