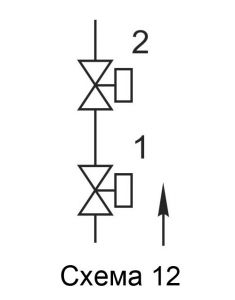

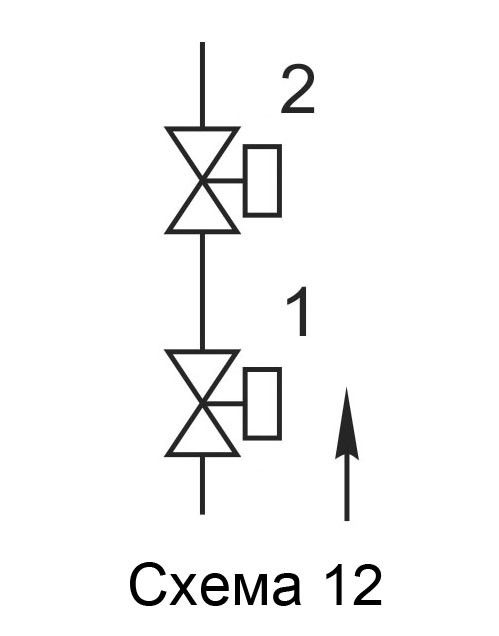

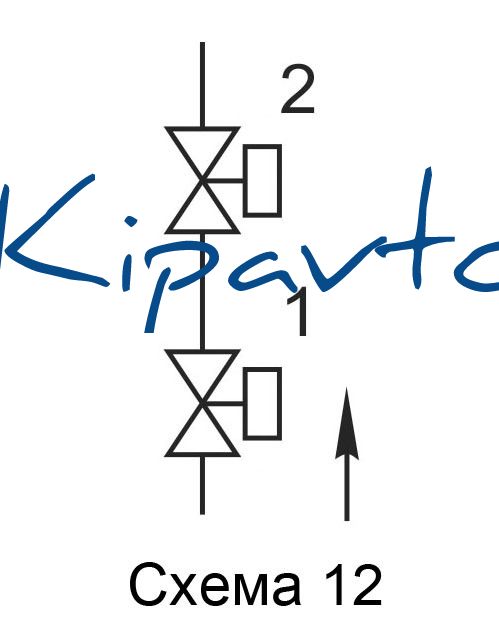

Блок электромагнитных клапанов (схема 12)

    Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана. Модификации      Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана .   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2  C 1 / 2 Н-2-180 ... 15 1 / 2  1) ВН 1 / 2 Н-4 (К, П) фл.  2) ВН 1 / 2 Н-4 (П) фл.  294  83 138 35 33,5  80  5,0  C 3 / 4 Н-4-181 ... 20 3 / 4  1) ВН 3 / 4 Н-4 (К, П) фл.  2) ВН 3 / 4 Н-4 (П) фл. 36 75  C1Н-2-80 ... 25 1  1) ВН1Н-4 (К, П) фл.  2) ВН1Н-4 (П) фл. 320 95 190 65 29 100 7,1  C1 1 / 2 Н-2-81 ... 40 1 1 / 2  1) ВН1 1 / 2 Н-1 (К, П)  2) ВН1 1 / 2 Н-1 (П) 108 210 75 28,5 105 8,9  C2Н-2-82 ... 50 2  1) ВН2Н-1 (К, П)  2) ВН2Н-1 (П) 374 118 212 77 34,5 118 9,5  C2 1 / 2 Н-2-83 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5* (П) 470 144 270 86 42,5 150 16,5  C3Н-2-84 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5* (П) 516 168 300 95 39 180 19,7  C4Н-2-85 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5* (П) 556 183 325 110 41,5 195 23,7
