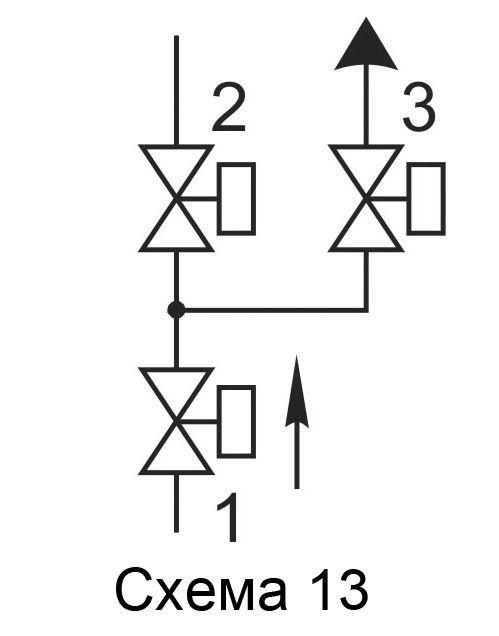

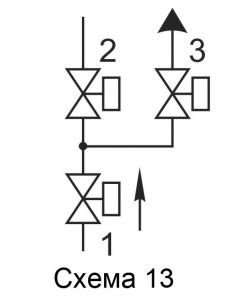

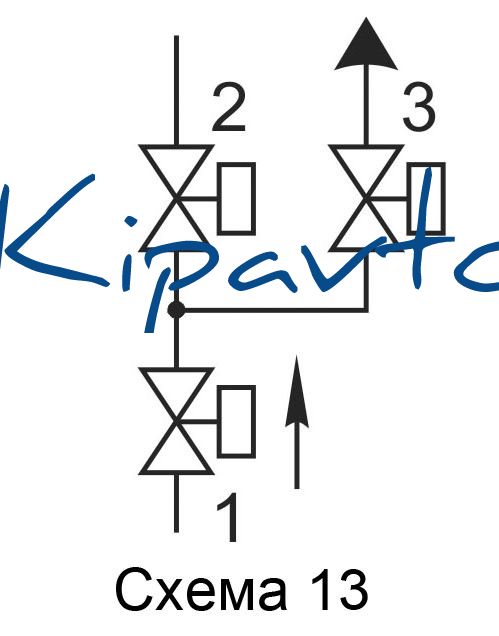

Блок электромагнитных клапанов (схема 13)

  Блок состоит из следующих основных узлов и деталей: -    основного запорного клапана; -    рабочего клапана; -    клапана свечи безопасности . Клапан свечи безопасности может располагаться справа по ходу газа или слева. Материал корпусов всех клапанов, входящих в блок, - сплав АК12ОЧ, АК12ПЧ. Модификации   Блок состоит из следующих основных узлов и деталей: - основного запорного клапана 1; - рабочего клапана 2; - клапана свечи безопасности 3.   Клапан свечи безопасности может располагаться: - справа по ходу (рис. 1); - слева по ходу газа (рис. 2).   Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C2Н-3-95 ...  50 2  1) ВН2Н-1 (К, П)  2) ВН2Н-1 (П)  3) ВФ 3 / 4 Н-4 (П) 374 235 212 77 34,5 118 170 11,4  C2 1 / 2 Н-3-96 ... 65 2 1 / 2  1) ВН2 1 / 2 Н-0,5* (К, П)  2) ВН2 1 / 2 Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П) 470 255 270 86 42,5 150 185 18,3  C3Н-3-97 ... 80 3  1) ВН3Н-0,5* (К, П)  2) ВН3Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П) 516 265 300 95 39 180 190 21,5  C4Н-3-98 ... 100 4  1) ВН4Н-0,5* (К, П)  2) ВН4Н-0,5* (П)  3) ВФ 3 / 4 Н-4 (П) 556 285 325 110 41,5 195 200 25,5
