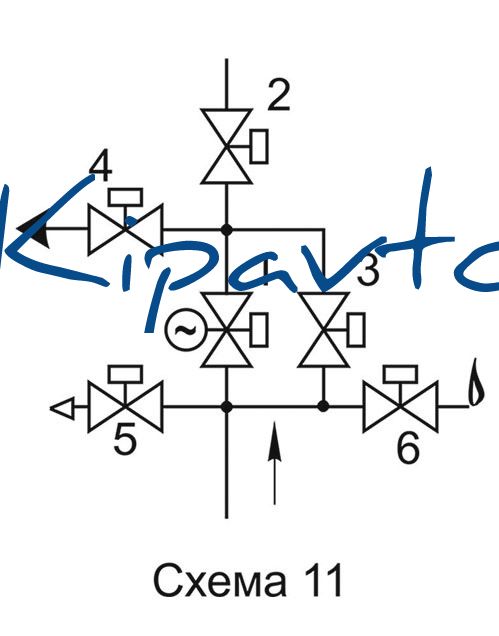

Блок электромагнитных клапанов (схема 11)

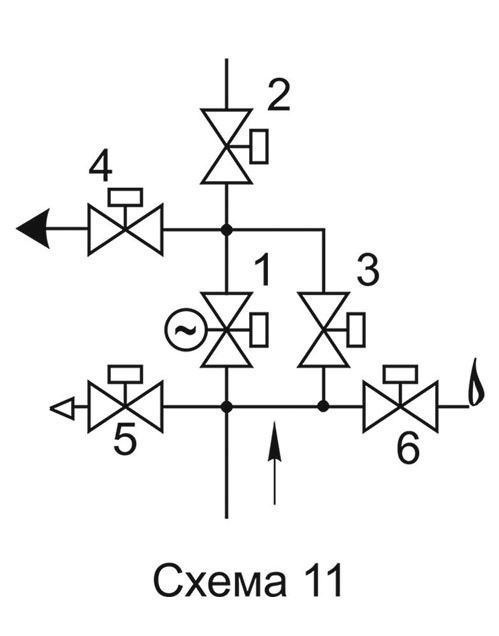

Блок состоит из следующих основных  узлов и деталей: - рабочего клапана с электроприводом  регулятора расхода; - основного запорного клапана; - клапана контроля плотности; - клапана свечи безопасности; - клапана продувочного; - клапана запальной горелки. Модификации     Блок состоит из следующих основных узлов и деталей: - рабочего клапана 1 с электроприводом  регулятора расхода; - основного запорного клапана 2; - клапана контроля плотности 3; - клапана свечи безопасности 4; - клапана продувочного 5; - клапана запальной горелки 6.       Обозначение Номинальный диаметр DN  №, тип клапана в схеме Основыне размеры, мм, не более Масса, кг, не более мм дюймы L B H A L1 L2 B1  C4Н-6-70 ...  100 4  1) ВН4М-0,5К* ( П)  2) ВН4Н-0,5 (П)  3) ВН 3 / 4 НБ-4 (П)  4) ВФ 3 / 4 Н-4 (П)  4) ВН 3 / 4 Н-4 (П)  5) ВН 1 / 2 Н-4 (П) 556 400 515  300 41,5  195  200 35,5
