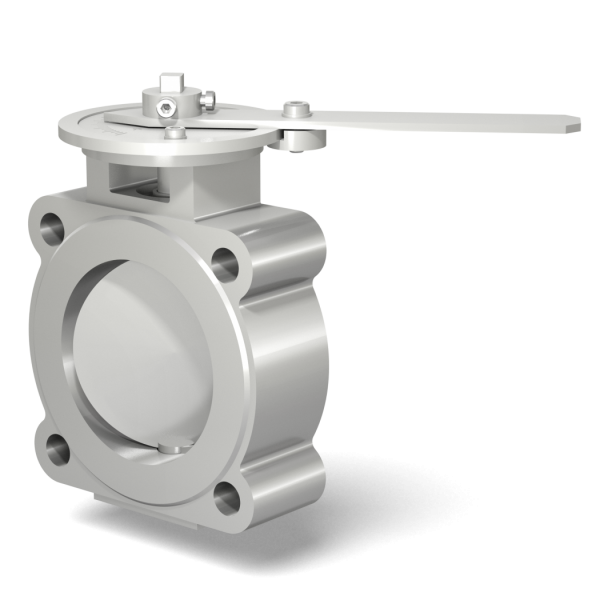

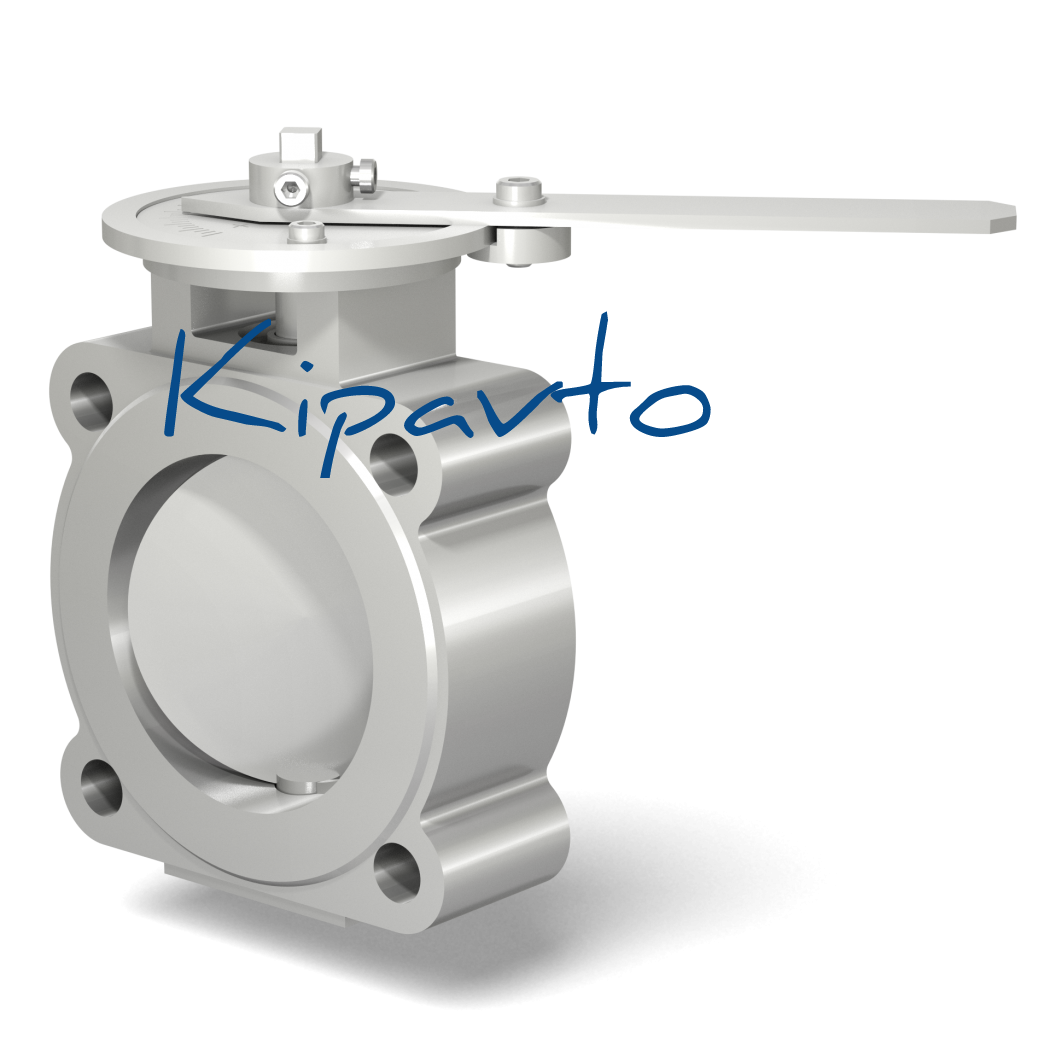

Заслонки регулирующие дроссельного типа с ручным управлением

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, легированная сталь Климатическое исполнение: У3.1 (-30...+40 О С); У2 (-45...+40 О С); УХЛ1 (-60...+40 О С). Диапазон регулирования, не менее: от 0,5 % до 100 % от номинального расхода Угол поворота заслонки: макс. 90 О Монтажное положение: на горизонтальных и вертикальных трубопроводах. Модификации   Наименование заслонки DN Диапазон присоединительного давления, МПа Размеры, мм Масса, кг  Рис.    L L 1 B H A D d ЗР1 1 / 2 -6 В Р. 40 0,6 45 115 263  158  50 100 14 2,7  1 ЗР2-6 В Р. 50 47 265 170 56 110 ЗР2 1 / 2 -6 В Р. 65 60  275  190 66 130 2,8 ЗР3-6 В Р. 80 210 73 150  18  3,3 ЗР4-6 В Р. 100 285 230 83 170 3,6   ЗР5-6 В Р.  125 84 235 300  112   200   4,5 2   ЗР6-6 В Р.  150  88  335 305 130 225  6,8   ЗР8-6 В Р.  200 365 360 158 280  9,1
