UMG 604

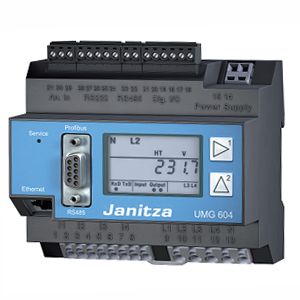

UMG 604 Многофункциональное измерительное устройство Многофункциональное измерительное устройство Janitza UMG 604 позволяет осуществлять регистрацию всех соответствующих электрических параметров (больше чем 800 значений), минимальные и максимальные значения, основные качественные значения мощности, такие как гармоники (до 40-ой, по каждой фазе с определением направления) и кратковременные прерывания (> 20 мс). Идентифицируются даже быстрые переходные процессы (> 50 мкс). Большой набор интерфейсов и протоколов, по которым возможно удаленное управление, построение измерительной системы или получение информации RS 485 (Modbus, Profibus), Ethernet (TCP/IP), BACnet, Http, FTP, SMTP, SNTP, DNS… позволяют осуществить быструю интеграцию в существующие сети коммуникаций без дополнительных затрат. Анализатор качества электроэнергии UMG 604 имеет индивидуальный счётчик электроэнергии для каждого входа по току. Большой объём встроенной памяти данных в 128 MB позволяет осуществлять регистрацию всех измерений в течении долгого времени, без промежуточной синхронизации. Области применения прибора Janitza UMG 604 — Главное устройство для систем энергетического менеджмента, (например, ISO 50001). — Измерение, мониторинг и контроль электрических параметров в распределительных установках. — Учет параметров потребления. — Контроль качества напряжения (высшие гармоники, кратковременные прерывания, переходные процессы, пусковые токи, …) — Датчик измеренных значений для инженерных систем управления или ПЛК. — Задачи управления, в зависимости от достигнутых измеренных или предельных значений. — Оптимизация пиков нагрузки. — Шлюз Ethernet для подчиненных точек измерения. — Удаленный контроль. Основные характеристики прибора UMG 604 — Измерение в сетях TN и TT. — 4 измерительных входа для напряжения (300 В CATIII). — 4 входа измерения тока. — Питание прибора 95-240 В AC / 135-340 В DC. — Монтаж на DIN-рейке 35 мм. — Измерение качества электроэнергии в соответствии с DIN EN 61000-4-2. — Анализ Фурье с 1-ой по 40-ю гармоники для U-LN, U-LL, I, P (потребление / генерация) и Q (инд./емк.) — Измерение обычных и промежуточных гармоник (U-LN, U-LL, I) в соответствии с DIN EN 61000-4-7. — Анализ и оценка по DIN EN 50160 при помощи программного обеспечения GridVis для анализа и программирования. — Непрерывная выборка с входов тока и напряжения с частотой 20кГц. — Запись более чем 800 различных измеряемых параметров за цикл измерения. — Обнаружение переходных процессов >50мкс и запись до 16.000 выборок. — Регистрация данных / Память событий (128 MB Flashdisk). — Profibus DP/V0 (опционально), альтернативно RS 485 (Modbus RTU, Modbus-Master, опционально BACnet). — Ethernet (Web-Server, E-Mail). — Программирование специализированных клиентских применений в Jasic. — Запоминание максимальных и минимальных значений. — Вход для измерения температуры.
