UMG 511

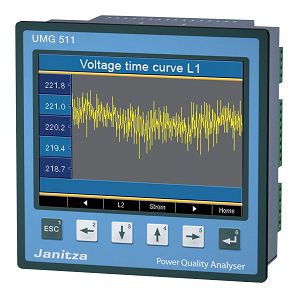

UMG 511 Анализатор качества электроэнергии Анализатор качества электроэнергии Janitza UMG 511 предназначен для осуществления контроля качества электроэнергии согласно стандартам, таким как EN 50160. Измеряемые параметры: доза фликера, кратковременные прерывания с функцией записи ошибок, переходные процессы, гармоники до 63-ей и броски тока и т.д. Большой набор интерфейсов и протоколов, по которым возможно удаленное управление, построение измерительной системы или получение информации RS 485, Modbus, Profibus, Ethernet (TCP/IP), BACnet, Http, FTP, SMTP, SNTP, DNS… позволяют осуществить быструю интеграцию в существующие сети коммуникаций без дополнительных затрат. Всемирный доступ к встроенному web-серверу может быть получен через web-браузер. Программное обеспечение GridVis, входящее в комплект поставки, позволяет осуществлять обширный анализ одним щелчком кнопки. Области применения прибора Janitza UMG 511 — Непрерывный контроль качества напряжения. — Анализ высших гармоник при возникновении проблем в сети. — Проверка внутренней питающей сети согласно EN 61000-4-7, EN 6100-4-15, EN 61000-4-30. — Анализ ошибок при возникновении проблем с энергоснабжением. — Ведение документации о качестве напряжения для клиентов и органов надзора. — Шлюз Ethernet для подчиненных точек измерения. — Генератор отчетов по стандартам качества напряжения: EN 50160, IEE519, ITIC … — Генератор отчетов по потреблению энергии. — Панель индикации энергии. — Дистанционный мониторинг критических процессов. Основные характеристики прибора UMG 511 — Измерение в сетях TN и TT. — 4 измерительных входа для напряжения (500 В CATIII). — 4 входа измерения тока. — Питание прибора 95-240 В AC / 80-340 В DC. — Измерение качества электроэнергии в соответствии с DIN EN 61000-4-30. — Метод измерения класса A. — Анализ Фурье с 1ой по 63ю гармоники для U-LN, U-LL, I, P (потребление / генерация) и Q (инд./емк.) — Измерение обычных и промежуточных гармоник (U-LN, U-LL, I) в соответствии с DIN EN 61000-4-7. — Анализ и оценка по DIN EN 50160 при помощи программного обеспечения GridVis для анализа и программирования. — Измерения дозы фликера в соответствии с DIN EN 61000-4-15. — Непрерывная выборка с входов тока и напряжения с частотой 20кГц. — Запись более чем 2000 различных измеряемых параметров за цикл измерения (200мс). — Обнаружение переходных процессов >50мкс и запись до 16.000 выборок. — Регистрация данных / Память событий (256MB Flashdisk). — 8 цифровых входов и 5 цифровых выходов. — Profibus DP/V0, альтернативно RS 485 (Modbus RTU, Modbus-Master, опционально BACnet). — Ethernet (Web-Server, E-Mail). — Программирование специализированных клиентских применений в Jasic. — Запоминание максимальных и минимальных значений.
