Ц42703

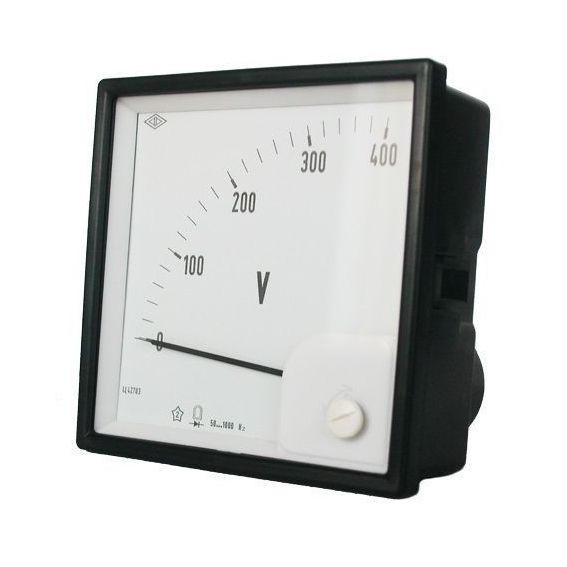

Ц42703 Вольтметры щитовые Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое. Для защиты от прикосновения к токоведущим стержням приборы Ц42703 могут поставляться с защитными колпачками КЗ-4. Необходимость поставки указать при заказе. Технические характеристики   вольтметры Ц42703 Тип прибора Ц42703 Размер лицевой панели, мм 96х96 Вырез в щите, мм 92х92 Длина шкалы, мм, не менее 95 Класс точности 1,5 Степень защиты IP пылезащищенное IP50 Масса, кг, не более 0,3   Ц42703 конечное значение диапазона измерений коэффициент трансформации способ включения условия эксплуатации В – 15; 30; 50; 75; 100; 150; 250; 300; 400; 500; 600 — Непосредственно Температура -40…+50 °С, относительная влажность 95 % при температуре +35 °С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Нормальная частота и область частот для Э42703, Э42704 – 45-65, 50, 60, 200, 500, 1000 Гц; для Ц42703, Ц42704 – 50-1000 Гц В – 400; 450; 500; 600; 750 0-400В — 380/100; 0-450В — 380/100; 0-500В — 500/100; 0-600В — 500/100; 0-750В — 750/100; 0-3,5кВ — 3000/100; 0-4кВ — 3000/100; 0-6кВ — 6000/100; 0-7,5кВ — 6000/100; 0-12,5кВ — 10000/100; 0-15кВ — 13800/100; 0-17,5кВ — 15750/100; 0-20кВ — 18000/100; 0-25кВ — 20000/100; 0-40кВ — 35000/100; 0-125кВ — 110000/100; 0-150кВ — 150000/100; 0-175кВ — 150000/100; 0-200кВ — 200000/100; 0-250кВ — 220000/100; 0-400кВ — 330000/100; 0-600кВ — 500000/100 Через трансформатор напряжения с вторичным напряжением 100 В кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 Примечание: возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1 А. Пример оформления заказа Вольтметр Ц42703, 600 В, 50, в, ТУ 25-7504.133-2007 Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата с верхним пределом диапазона измерений 600 В на нормальную частоту 50 Гц, вертикального положения Вольтметр Ц42703, 3,5 кВ, 3000/100, в, ТУ 25-7504.133-2007 Для вольтметра Ц42703, изготавливаемого для эксплуатации в условиях умеренного климата, с верхним пределом диапазона измерений 3,5 кВ, с включением через трансформатор напряжения с первичным напряжением 3000 В и вторичным напряжением 100 В, вертикального положения.
