Э42704

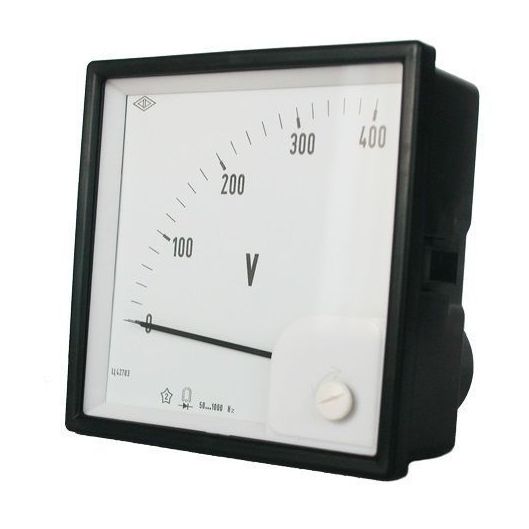

Э42704 Амперметры и вольтметры щитовые Габаритно-установочные размеры соответствуют европейским стандартам. Расположение механизма – угловое. Для защиты от прикосновения к токоведущим стержням приборы Э42704 (амперметры до 10А, амперметры с подключением через ТТ). Необходимость поставки указать при заказе. Технические характеристики   амперметры и вольтметры Э42704 Тип прибора Э42704 Размер лицевой панели, мм 72х72 Вырез в щите, мм 68х68 Длина шкалы, мм, не менее 60 Класс точности 1,5 Степень защиты IP пылезащищенное IP50 Масса, кг, не более 0,35   Э42704 конечное значение диапазона измерений способ включения условия эксплуатации мA * – 100; 250; 400; 600 Непосредственно Температура -40…+50 °С, относительная влажность 95 % при температуре +35 С. Вибропрочность: ускорение 15 м/с2, частота 30 Гц. Виброустойчивость: ускорение 5 м/с2, частота 20 Гц. Ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в мин. Нормальная частота и область частот для Э42703, Э42704 – 45-65, 50, 60, 200, 500, 1000 Гц; для Ц42703, Ц42704 – 50-1000 Гц А – 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 20; 30; 50; 100* А – 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 Через трансформатор тока с вторичным током 1* или 5 А кА – 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8;10; 20; 30; 40 Э42704 В – 10; 30; 50; 100; 150; 250; 400; 500; 600; 750 Непосредственно В – 400; 450; 500; 600; 750 Через трансформатор напряжения с вторичным напряжением 100 В кВ – 3,5; 4; 6; 7,5; 12,5; 15; 17,5; 20; 25; 40; 125; 150; 175; 200; 250; 400; 600 Э42704 амперметр перегрузочный (перегрузка с коэффициентом 2) А – 1*; 1,5*; 2,5*; 3*; 4*; 5; 6*; 10* ;15*; 20*; 30*; 50*; 100* Непосредственно А – 5*; 10*; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250*; 300; 400 кA – 0,5; 0,6; 0,8; 1;1,5; 2; 3*; 4; 5*; 6*; 10*; 20*; 30*; 40* Через трансформатор тока с вторичным током 1 или 5 А Примечание: возможно изготовление приборов с другими диапазонами измерений и для включения через трансформатор тока с вторичным током 1 А. Пример оформления заказа Амперметр Э42704 ОМ2, 20 А; 50, в, ТУ 25-7504.133-2007 Для амперметра Э42704, с верхним пределом диапазона измерений 20 А, вертикального положения, на нормальную частоту 50 Гц, для эксплуатации на морских судах.
