Ц301/1

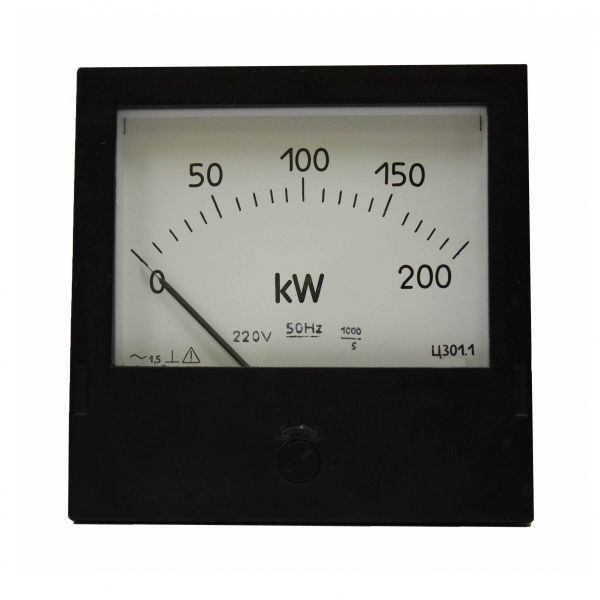

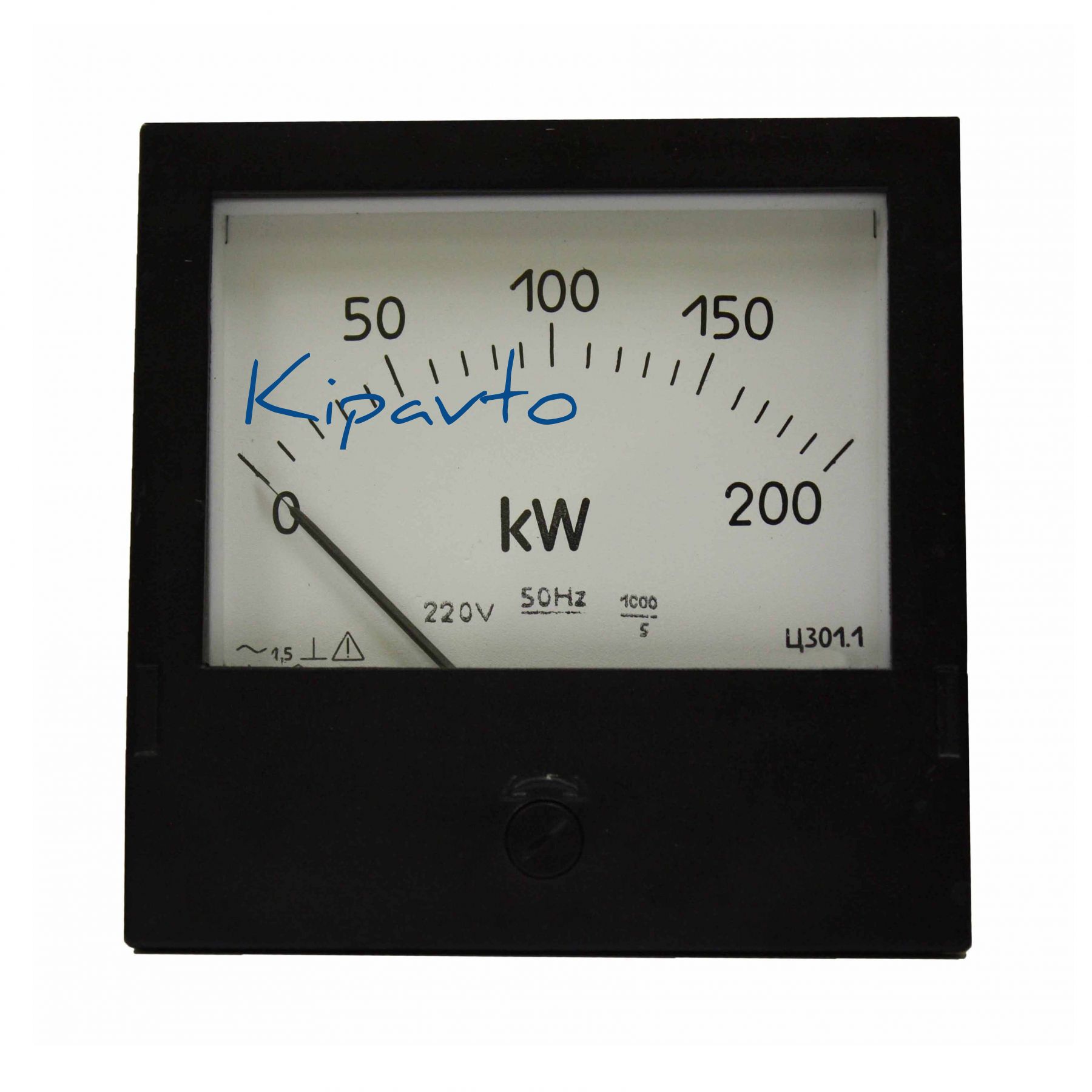

Ц301/1 Ваттметры и варметры щитовые Ваттметры и варметры Ц301/1 предназначены для измерения активной и реактивной мощности в трёхфазных сетях переменного тока в диапазоне частот 50, 60 Гц при равномерной и неравномерной нагрузке фаз. Прибор Ц301/1 состоит из индикатора магнитоэлектрической системы и электронного преобразователя мощности, размещенных в одном корпусе. Технические характеристики ваттметров и варметров Ц301/1 Класс точности 1,5 Номинальный коэффициент мощности: — для ваттметров cos j =1 — для варметров sin j =1 Диапазоны измерений 0,2 — 800 кВт (кВар), 1 — 800 МВт (МВар), 1 — 50 ГВт (ГВар) Номинальные значения тока и напряжения в зависимости от способа включения, приведены в таблице. Номинальное значение Способ включения Напряжение, В Ток, А 127; 220; 380 5 Непосредственно 100 5; 1 Через измерительный трансформатор   Условия эксплуатации: — температура окружающего воздуха, оС от — 40 до + 50 — относительная влажность при 30 оС, % 95 Габаритные размеры, мм 120х120х95 Масса, кг 0,7 При заказе Ц301/1 указать: конечное значение диапазона измерений; при непосредственном включении — номинальное напряжение, силу тока, частоту; при включении через трансформатор — первичную силу тока и напряжение, частоту.
