Ц301

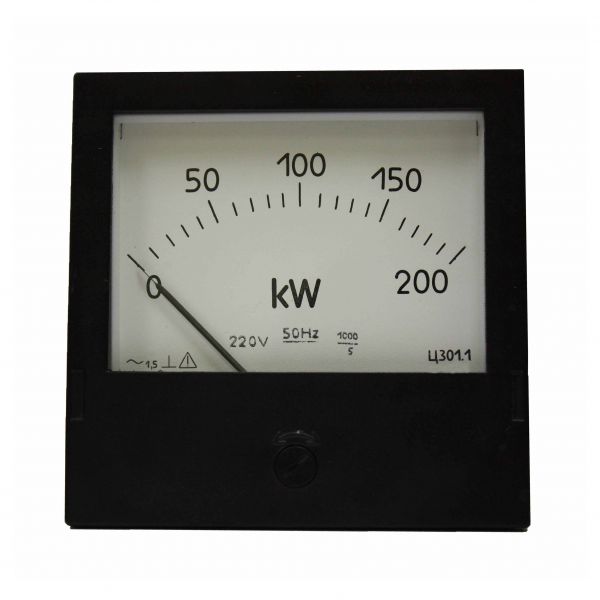

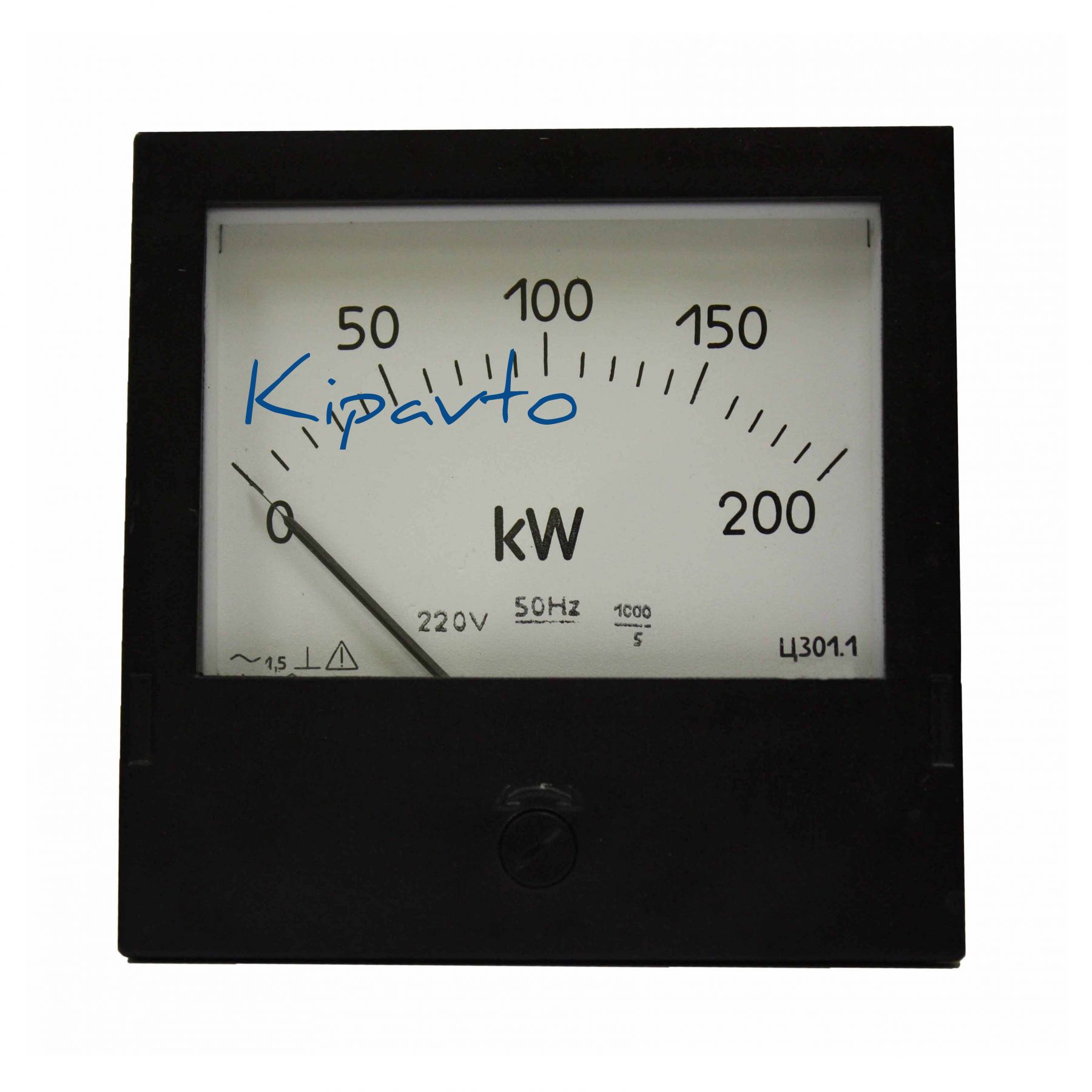

Ц301 Ваттметры щитовые Ваттметр Ц301 предназначен для измерения активной мощности в однофазных сетях переменного тока частотой 50; 60; 1000; 2400; 4000; 8000 и 10000 Гц. Ваттметр Ц301 состоит из индикатора магнитоэлектрической системы и электронного преобразователя мощности, размещенных в одном корпусе. Технические характеристики ваттметра Ц301 Класс точности: 1,5 — для частоты 50; 60; 500; 1000 Гц 2,5 — для частоты 2400; 4000; 8000; 10000 Гц Номинальный коэффициент мощности cos j =1 Диапазоны измерений 0,2 — 800 кВт, 1 — 800 МВт, 1 — 20 ГВт   Номинальные значения Способ включения Частота, Гц Напряжение, В Ток, А 50; 60 127; 220; 380 5 Непосредственно 50; 60; 500; 1000;2400; 4000; 8000; 10000 100 5 Через измерительный трансформатор   Условия эксплуатации: — температура окружающего воздуха, оС от — 20 до + 50 — относительная влажность при 30 оС, % 95 Габаритные размеры, мм 120х120х95 Масса, кг 0,7 При заказе Ц301 указать: конечное значение диапазона измерений, шкалу; при непосредственном включении — номинальное напряжение, силу тока, частоту; при включении через трансформатор — первичную силу тока и напряжение, частоту.
