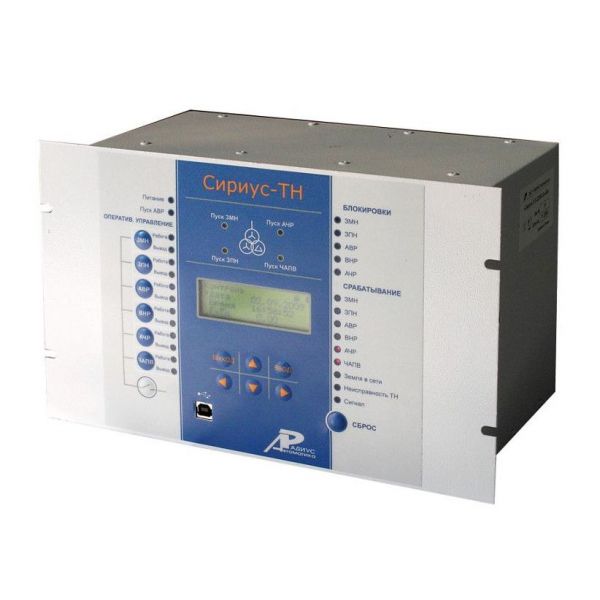

Сириус-ТН Устройство микропроцессорной защиты Устройство Сириус-ТН предназначено для контроля трансформаторов напряжения, а также для выполнения функций релейной защиты и автоматики подстанций. Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid». Функции устройства Сириус-ТН Функции защиты, выполняемые устройством: — трехступенчатая защита минимального напряжения (ЗМН) с контролем трех линейных напряжений; — защита от повышения напряжения (ЗПН) с контролем трех линейных напряжений с возможностью обратного включения после понижения напряжения; — защита от однофазных замыканий на землю (ОЗЗ) по напряжению нулевой последовательности; — защита от повышения частоты; — выдача сигнала разрешения для комбинированного пуска МТЗ других присоединений. Функции автоматики, выполняемые устройством: — контроль трансформатора напряжения; — трехступенчатая автоматическая частотная разгрузка (АЧР); — частотное автоматическое повторное включение (ЧАПВ); — формирование сигнала пуска АВР; — формирование сигналов восстановления схемы нормального режима после АВР (ВНР). Дополнительные сервисные функции: — фиксация напряжения и частоты в момент аварии; — измерение времени срабатывания защиты; — встроенные часы-календарь; — возможность встраивания устройства в систему единого точного времени станции или подстанции; — измерение текущих фазных и линейных напряжений; — измерение текущей частоты подводимого напряжения; — дополнительные реле и светодиод с функцией, задаваемой пользователем; — цифровой осциллограф; — регистратор событий. Общие функции платформы Сириус-2 Устройство обеспечивает следующие эксплуатационные возможности: — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.); — ввод и хранение уставок защит и автоматики; — контроль и индикацию положения выключателя, а также контроль исправности его цепей управления; — определение места повреждения линии (для воздушных линий); — передачу параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы; — блокировку всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации; -гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой. Устройство не срабатывает ложно и не повреждается: — при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением; — при подаче напряжения оперативного постоянного тока обратной полярности; — при замыкании на землю цепей оперативного тока. Технические характеристики устройства Сириус-ТН Характеристика Значение Число аналоговых входов по напряжению 6 Число дискретных входов 26 Число дискретных выходных сигналов (групп контактов) 16 (28) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 7 Общие технические характеристики платформы Сириус-2 Характеристика Значение Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели IP20 по остальным, кроме клемм подключения токовых цепей. Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. Исполнения Устройство Сириус-ТН доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов: Устройство Сириус-ТН-nnnB-ss, где Сириус-ТН — фирменное название устройства; nnnB – исполнение устройства по напряжению оперативного тока: 24В – для напряжения питания 24 В постоянного тока; 48В – для напряжения питания 48 В постоянного тока; 110В – для напряжения питания 110 В постоянного тока; 220В – для напряжения питания 220 В постоянного или переменного тока; 220В DC — напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011; ss – тип интерфейса связи с АСУ: И1 – два интерфейса RS485; И3 – один интерфейс RS485, один интерфейс Ethernet по «витой паре» (100BASE-TX) и протокол обмена Modbus TCP; И4-FX — один интерфейс RS485, два оптических интерфейса Ethernet (100BASE-FX) и протокол обмена МЭК 61850 (редакция 2); И4-TX — один интерфейс RS485, два интерфейса Ethernet по «витой паре » (100BASE-TX) и протокол обмена МЭК 61850 (редакция 2). Пример записи обозначения устройства Сириус-ТН с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: Устройство Сириус-ТН-220В-И1
